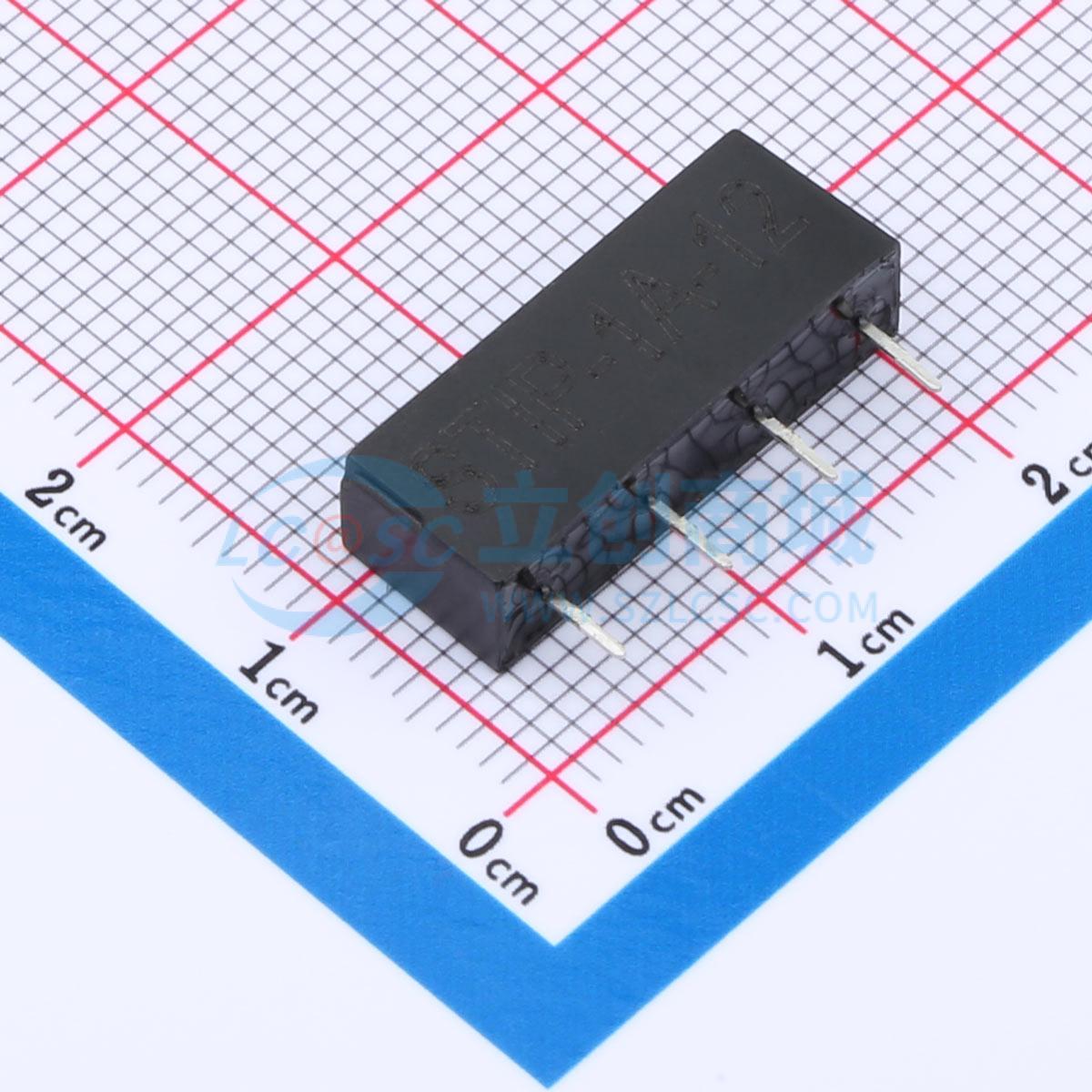

温馨提醒：图片仅供参考，商品以实物为准
STIP-1A-12
STIP-1A-12,干簧继电器10W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：外形尺寸：19.9mm x 5.4mm x 7.9mm。 触点形式：1组常开1（Form）A。 触点材料：铬合金。 接触电阻：150mΩ Max。 动作时间：1ms。 释放时间：0.5ms
- 品牌名称
- STEIPU(斯泰普)
- 商品型号
- STIP-1A-12
- 商品编号
- C21713908
- 商品封装
- SIP,19.9x5.4mm
- 包装方式
- 管装
- 商品毛重
- 2.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 簧片继电器 | |
| 长度 | 19.9mm |
| 属性 | 参数值 | |
|---|---|---|
| 宽度 | 5.4mm |
商品特性
- 种类：低压干簧继电器
- 型号：STIP - 1A - 12
- 外形尺寸：19.9mm×5.4mm×7.9mm
- 触点形式：1组常开1（Form）A
- 触点材料：铬合金
- 触点额定负载：10VA(W)，0.1A 100Vd.c. 在85°C；0.5A 20Vd.c. 在85°C
- 最大切换电流：0.5A
- 最大负载电流：1A
- 最大切换电压：100Vd.c. 或峰值AC
- 接触电阻：最大150mΩ
- 动作时间：1ms
- 释放时间：0.5ms
- 介质耐压（漏电流 ≤1mA）：断开触点电路的各引出端之间 ≥175V a.c. (50/60 Hz 1 min)；所有线圈引出端与所有触点电路引出端之间 ≥1000V a.c. (50/60 Hz 1 min)
- 绝缘电阻：断开触点电路的各引出端之间 ≥10000MΩ；所有线圈引出端与所有触点电路引出端之间 ≥10000MΩ
- 振动稳定性：双振幅1.5mm，频率10Hz ~ 55Hz，每个方向各1小时，闭合回路的断开或断开回路的闭合时间不超过100μs
- 冲击稳定性：196m/s²（脉冲持续时间6ms），6次（三个相互垂直轴线的每一个方向6次，总共36次），闭合回路的断开或开路回路的闭合时间应不超过100μs；强度：980m/s²（脉冲持续时间6ms），6次（三个相互垂直轴线的每一个方向6次，总共36次），继电器外观、结构和性能不应有异常
- 引出脚强度：PCB引出脚在轴线方向上施加5N拉力或压力，持续时间10s，继电器应无异常
