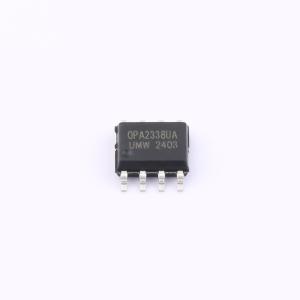

温馨提醒：图片仅供参考，商品以实物为准
OPA2338UA(UMW)
微型封装单电源CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 轨到轨输出CMOS运算放大器，专为低成本和小型应用而设计。提供低偏置电流、高速运行、高开环增益和轨到轨输出摆幅。可在低至2.5V的单电源下工作，静态电流仅为525μA。输入共模电压范围包括地，非常适合单电源操作。针对增益大于或等于5的情况进行了优化。易于使用，无相位反转和过载问题。双版本具有完全独立的电路，即使在过驱动或过载时也能实现最低串扰和无相互作用。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- OPA2338UA(UMW)
- 商品编号
- C21713892
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 12.5MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 4.6V/us | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电流(Ios) | 0.2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 26nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 525uA | |
| 输出电流 | 9mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
UMW OPA338系列轨到轨输出CMOS运算放大器专为低成本和小型化应用而设计。该系列运算放大器提供低偏置电流、高速运行、高开环增益和轨到轨输出摆幅。它们可在低至2.5V的单电源下工作，静态电流仅为525μA。此外，其输入共模电压范围包含地电位，非常适合单电源工作。该系列针对增益大于或等于5的应用进行了优化，易于使用，且无某些其他运算放大器中存在的相位反转和过载问题。即使在输出摆幅达到规定极限时，其卓越性能也能得以保持。双通道版本采用完全独立的电路设计，即使在过驱动或过载情况下，也能实现最低的串扰和互不干扰。
商品特性
- 单电源工作
- 轨到轨输出摆幅
- FET输入：最大IB = 10 pA
- 高速：OPA337：3MHz，1.2V/μs (G = 1)；OPA338：12.5MHz，4.6V/μs (G = 5)
- 工作电压范围：2.5V至5.5V
- 高开环增益：120dB
- 低静态电流：525μA/通道
- 提供单通道和双通道版本
应用领域
- 电池供电仪器
- 光电二极管前置放大器
- 医疗仪器
- 测试设备
- 音频系统
- 消费产品
