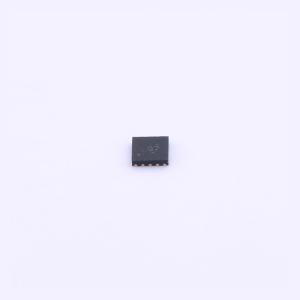

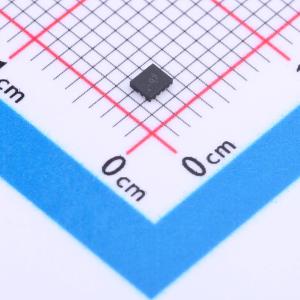

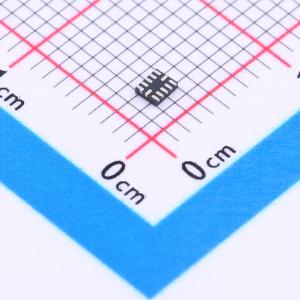

温馨提醒：图片仅供参考，商品以实物为准

TS3USBA225RUTR

支持负信号且具有1.8V逻辑兼容性和省电模式的USB2.0高速（480Mbps）音频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持负信号且具有1.8V逻辑兼容性和省电模式的USB2.0高速（480Mbps）音频开关，适用于手机、平板电脑等便携式设备。
品牌名称: TI(德州仪器)
商品型号: TS3USBA225RUTR
商品编号: C2151040
商品封装: UQFN-12(1.7x2)
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

TS3USBA225是一款双通道单刀三掷(SP3T) 多路复用器，可在全部3条差分通道中支持USB 2.0高速(480Mbps) 信号。前两条高速差分通道还支持分辨率/视频帧速率高达720p/60fps和1080i/30fps的移动高清链接(MHL) 信号传输。最后一条差分通道还可用作音频开关，允许模拟音频信号在负值区域摆动。该配置允许系统设计人员为音频数据和USB 2.0/MHL数据使用同一连接器。 TS3USBA225的VCC范围为2.7V至5.0V，能够传输低至 -1.8V的真正接地音频信号。该器件还支持省电模式，可在SEL1和SEL2控制输入为低电平时使能，从而最大限度地降低无信号传输时的电流消耗。另外，TS3USBA225还在音频路径上配有内部分流电阻，用于减少在选择音频开关时可能听见的喀哒声和噼啪声。

商品特性

2.7V至5.0V的工作电源(VCC)
高清链接(MHL)/高速USB (480Mbps) 开关：
- V I/O接受最高达4.5V的信号（与VCC无关）
- 6.5Ω（典型值）
- 3pF C₀ₙ（典型值）
- 1.9GHz带宽(-3dB)
音频开关：
- 2.5Ω r₀ₙ（典型值）
- 支持低至 -1.8V的负电源轨
- 低总谐波失真(THD)： <0.05%
- 内部分流电阻，用于减少喀哒声和噼啪声
1.8V兼容控制输入（SEL1和SEL2）阈值
省电模式下可最大限度降低电流消耗（约5μA）
掉电保护：VCC = 0V时所有I/O引脚呈高阻态
12引脚四方扁平无引线(QFN) 封装（2mm×1.7mm，0.4mm间距）
根据JESD 22测试得出的静电放电(ESD) 性能：2000V人体放电模型（A114 - B，II类），1000V带电器件模型(C101)

应用领域

手机和智能电话
平板电脑
便携式仪表
数码相机
便携式导航器件(GPS)
USB 2.0、MIPI (CSI/DSI)、LVDS开关

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	3:1
	通道数	2
	工作电压	2.7V~5V
	导通时间(ton)	60ns
	导通电阻(Ron)	6.5Ω

	属性	参数值
	关闭时间(toff)	20ns
	工作温度	-40℃~+85℃
	导通电容(Con)	3pF
	带宽	1.9GHz
	传播延迟(tpd)	250ps
