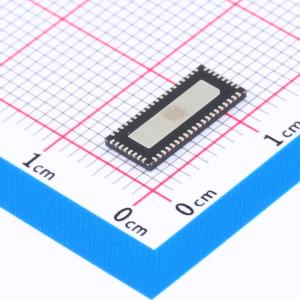

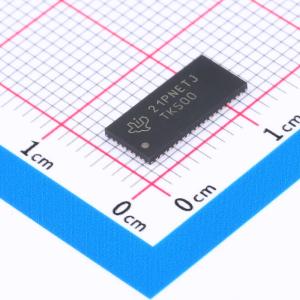

温馨提醒：图片仅供参考，商品以实物为准
TS3L500RHUR
TS3L500RHUR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS3L500RHUR
- 商品编号
- C2151081
- 商品封装
- WQFN-56-EP(5x11)
- 包装方式
- 编带
- 商品毛重
- 1.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 工作电压 | 3V~3.6V | |
| 导通电阻(Ron) | 4Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 8pF | |
| 带宽 | 1.1GHz | |
| 传播延迟(tpd) | 250ps |
商品概述
TS3L500是一款16位至8位多路复用器/解复用器局域网（LAN）开关，具有单选择（SEL）输入。SEL控制多路复用器/解复用器的数据路径。该器件提供额外的I/O，用于切换状态指示LED信号。 该器件具有低且平坦的导通电阻（rₒₙ）和出色的导通电阻匹配特性。低输入/输出电容、高带宽、低偏斜和低通道间串扰，使该器件适用于各种局域网应用，如10/100/1000 Base-T。 该器件可用于在局域网应用中替代机械继电器。它还可用于将信号从10/100 Base-T以太网收发器路由到笔记本电脑或扩展坞中的RJ - 45局域网连接器。
商品特性
- 宽带宽（典型BW > 1100 MHz）
- 低串扰（典型Xₜₐₗₖ = -37 dB）
- 低位间偏斜（最大tₛₖ₍₀₎ = 100 ps）
- 低且平坦的导通电阻（典型rₒₙ = 4 Ω，典型rₒₙ₍ₜₗₐₜ₎ = 0.5 Ω）
- 低输入/输出电容（典型Cₒₙ = 8 pF）
- 数据I/O端口轨到轨切换（0至5 V）
- Vcc工作范围为1.5 V至3.6 V
- 闩锁性能超过每JESD 78标准II类的100 mA
- 静电放电（ESD）性能按照JESD 22标准测试
- 2000 V人体模型（A114 - B，II类）
- 1000 V带电器件模型（C101）
应用领域
- 10/100/1000 Base-T信号切换
- 差分（LVDS、LVPECL）信号切换
- 音频/视频切换
- 集线器和路由器信号切换
