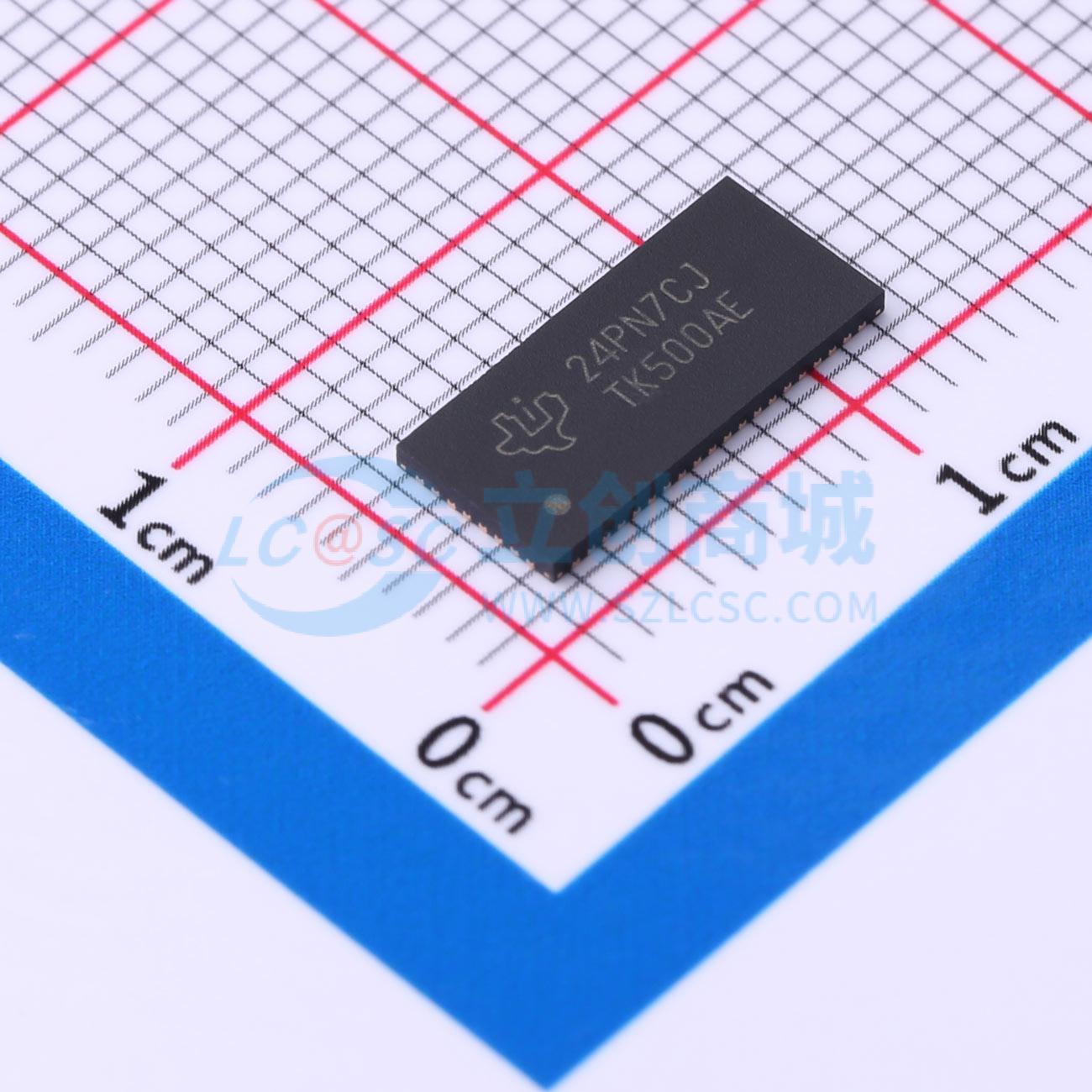

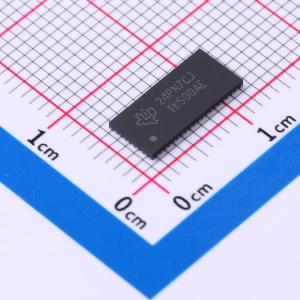

温馨提醒：图片仅供参考，商品以实物为准

TS3L500AERHUR

带LED开关和增强型ESD保护的16位转8位单刀双掷千兆以太网交换机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS3L500AE是一款16位至8位的多路复用器/解复用器局域网（LAN）开关，具有单选择（SEL）输入。SEL控制多路复用器/解复用器的数据路径。该器件提供额外的I/O用于切换状态指示LED信号，并具备高静电放电（ESD）保护功能
品牌名称: TI(德州仪器)
商品型号: TS3L500AERHUR
商品编号: C2151076

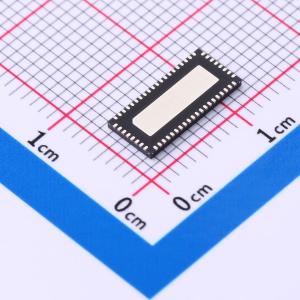

商品封装: WQFN-56-EP(5x11)
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

TS3L500AE是一款16位至8位复用器/解复用器LAN交换机，具有单选择（SEL）输入。SEL控制复用器/解复用器的数据路径。该器件提供额外的I/O用于切换状态指示LED信号，并具备高ESD保护功能。该器件提供低且平坦的导通电阻（rₒₙ）和出色的导通电阻匹配。低输入/输出电容、高带宽、低偏斜和低通道间串扰使该器件适用于各种LAN应用，如10/100/1000 Base-T。该器件可用于替代LAN应用中的机械继电器。它还可用于将信号从10/100 Base-T以太网收发器路由至笔记本电脑或扩展坞中的RJ - 45 LAN连接器。

商品特性

宽带宽（典型BW = 950 MHz）
低串扰（典型Xₜₐₗₖ = -37 dB）
低位间偏斜（最大tₛₖ₍₀₎ = 100 ps）
低且平坦的导通电阻（典型rₒₙ = 4 Ω，典型rₒₙ₍fₗₐₜ₎ = 0.5 Ω）
低输入/输出电容（典型Cₒₙ = 8 pF）
数据I/O端口轨到轨切换（0至3.6 V）
Vcc工作范围为3 V至3.6 V
闩锁性能超过每JESD 78标准II类的100 mA
开关I/O上8 kV IEC61000 - 4 - 2接触放电
每JESD22 - A114E标准的3 kV人体模型
14 kV人体模型（开关引脚到地）

应用领域

10/100/1000 Base - T信号切换
差分（LVDS、LVPECL）信号切换
音频/视频切换
集线器和路由器信号切换

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	工作电压	3V~3.6V
	导通电阻(Ron)	4Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	9pF
	带宽	950MHz
	传播延迟(tpd)	250ps
