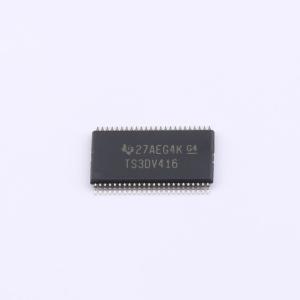

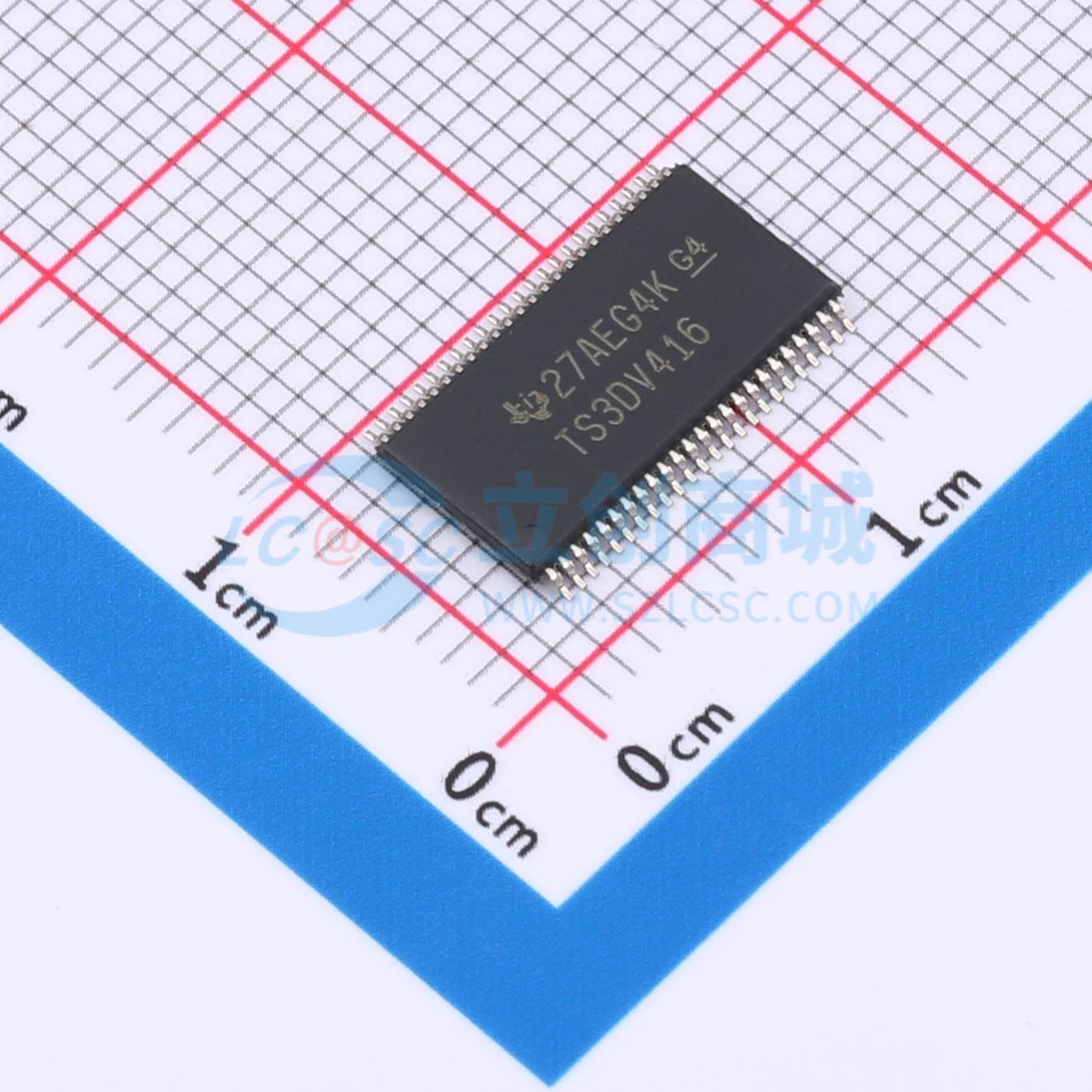

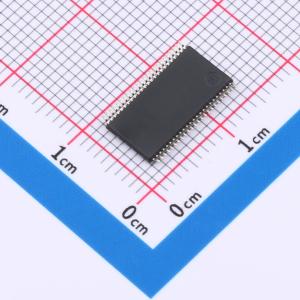

TS3DV416DGGR
4通道差分8:16多路复用器开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于DVI/HDMI应用的4通道差分8:16多路复用器/解复用器数字视频开关，具有单个选择(SEL)输入。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS3DV416DGGR
- 商品编号
- C2151077
- 商品封装
- TSSOP-48-6.2mm
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 16 | |
| 工作电压 | 3V~3.6V | |
| 导通电阻(Ron) | 4Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 10pF | |
| 带宽 | 900MHz | |
| 传播延迟(tpd) | 40ps |
商品概述
TS3DV416是一款16位至8位复用器/解复用器数字视频开关，具有单选择（SEL）输入。 SEL控制复用器/解复用器的数据路径。 该器件提供低且平坦的导通电阻（ron）和出色的导通电阻匹配。低输入/输出电容、高带宽、低偏斜和低通道间串扰使该器件适用于各种数字视频应用，如DVI和HDMI。
商品特性
- 与HDMI v1.2a（A型）、DVI 1.0高速数字接口兼容
- 带宽超过1.65 Gbps（典型带宽1.8 Gbps）
- 165 MHz速度运行
- 以10倍像素时钟速率的串行数据流
- 支持高达1080p和SXGA（1280×1024，75 Hz）的所有视频格式
- 总原始容量4.95 Gbps（单链路）
- 支持HDCP
- 低串扰（典型XTALK = -41 dB）
- 低比特间偏斜（最大tsk(0) = 0.2 ns）
- 低且平坦的导通电阻（典型ron = 4 Ω，典型ron(flat) = 0.7 Ω）
- 低输入/输出电容（典型C0N = 10 pF）
- 数据I/O端口轨到轨切换（0至5 V）
- VDD工作范围为3 V至3.6 V
- Ioff支持部分掉电模式操作
- 闩锁性能超过每JESD 78标准II类的100 mA
- 静电放电（ESD）性能按照JESD 22标准测试 - 2000 V人体模型（A114 - B，II类）
- 1000 V带电器件模型（C101）
应用领域
- 数字视频信号切换
- 音频/视频接收器和高清电视（HDTV）的差分DVI、HDMI信号复用
