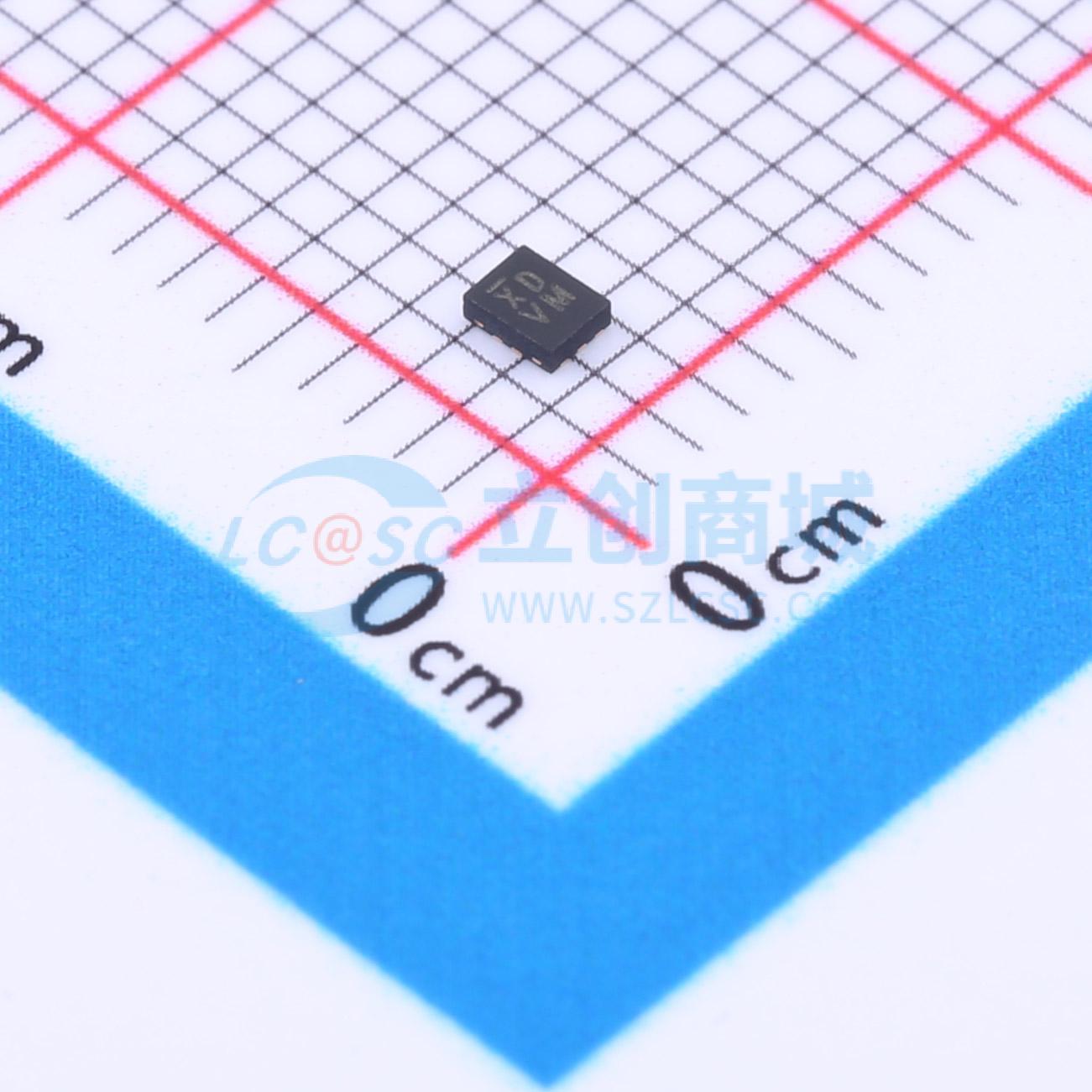

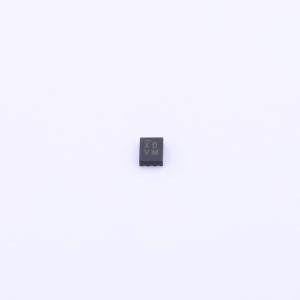

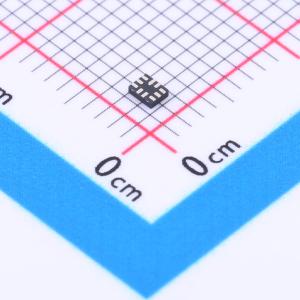

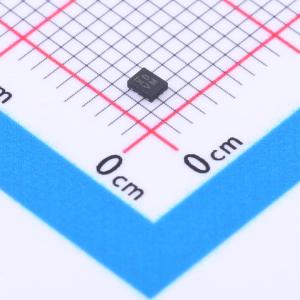

温馨提醒：图片仅供参考，商品以实物为准

PI3USB102ZMEX

USB 2.0 高速 (480 Mbps) 信号开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PI3USB102 是一个单差分通道 2:1 多路复用器/多路解复用器 USB 2.0 开关。具有低通道电阻和 I/O 电容，传播延迟小于 250ps。
品牌名称: DIODES(美台)
商品型号: PI3USB102ZMEX
商品编号: C2151048
商品封装: UQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

PI3USB102 是一个单差分通道 2:1 多路复用器/解复用器 USB 2.0 开关。其行业领先的优势包括由于低通道电阻和 I/O 电容导致的传播延迟小于 250ps。该设备将来自 USB 主机设备的差分输出多路复用到两个相应的输出之一。开关是双向的，并且在输出端对高速信号几乎没有或没有衰减。它设计用于低比特间偏移、高通道间噪声隔离，并且与各种标准兼容，例如高速 USB 2.0 (480 Mbps)。

PI3USB102 提供了符合 USB 2.0 规格的过电压保护。无论芯片是否通电，所有 I/O 引脚都能承受短接到 Vbus（5V +/-10%）。只有当在 VDD 引脚和电源之间放置 100 欧姆上拉电阻时，才能提供此功能。

在 Vbus 可高达 7V 的情况下，Pericom 建议将电阻值从 100 欧姆更改为 200 欧姆。只要存在 200 欧姆电阻，Pericom 仍然可以支持高达 7V 的过电压保护。

商品特性

符合USB 2.0标准（高速和全速）
在VDD = 3.0V时，RON典型值为4.0Ω
低比特间偏移
低串扰：80 Mbps时为–33dB
关断隔离：80 Mbps时为–40dB
几乎零传播延迟：250ps
切换速度：9ns
通道导通电容：5.5pF
VDD工作范围：2.7V至4.2V ±10%
数据引脚I/O ESD：接触8kV
-0.5dB带宽为300MHz
I/O引脚具有过电压保护，并且只要在3.3V电源轨和Pericom的VDD之间添加电阻/二极管，就可以承受短接到Vbus
封装（无铅&环保）：
- 10触点UQFN，1.4mm x 1.8mm x 0.5mm（ZME10）
- 10触点TQFN，1.3mm x 1.6mm x 0.75mm（ZLE10）

应用领域

路由USB 2.0的信号
手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	3V~4.4V
	导通电阻(Ron)	5Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	7pF
	带宽	810MHz
	传播延迟(tpd)	250ps
