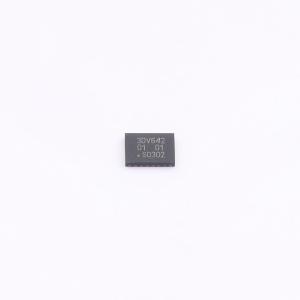

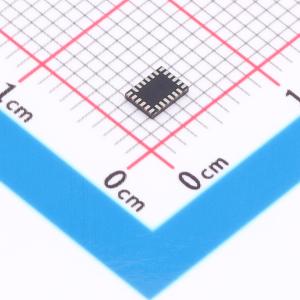

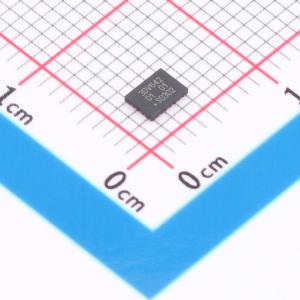

NX3DV642GU,115
3 通道高速 MIPI 兼容开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NXP(恩智浦)
- 商品型号
- NX3DV642GU,115
- 商品编号
- C2151064
- 商品封装
- X-QFN-24(2.5x3.4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 3:2 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 14Ω | |
| 工作电压 | 2.65V~4.3V | |
| 导通电容(Con) | 8.4pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 37ns | |
| 关闭时间(toff) | 27ns | |
| 带宽 | 950MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | ESD保护；无毛刺切换 |
商品概述
NX3DV642是一款高速三通道兼容MIPI的三刀双掷差分信号开关，经过优化可实现两个MIPI设备之间的切换，可用于摄像头或LCD显示屏与板载多媒体应用处理器之间的切换，兼容移动行业处理器接口MIPI的要求，低电容设计支持切换频率超过500MHz的信号。
商品特性
- 供电电压范围2.65V~4.3V
- 典型导通电阻7.5Ω
- 典型导通电容8.4pF
- 典型带宽或数据频率950MHz
- 100MHz时串扰低至-55dB
- 采用先断后通切换模式
- 具备ESD保护：HBM JESD22-A114F Class 2超过2000V，CDM AEC-Q100-011修订版B超过1000V，电源对地HBM超过12000V
- 闭锁性能超过100mA，符合JESD 78 Class II Level A要求
- 工作温度范围为-40℃~+85℃
应用领域
- 手机双摄像头应用
- 手机双LCD应用
- 数码相机显示屏和取景器应用
