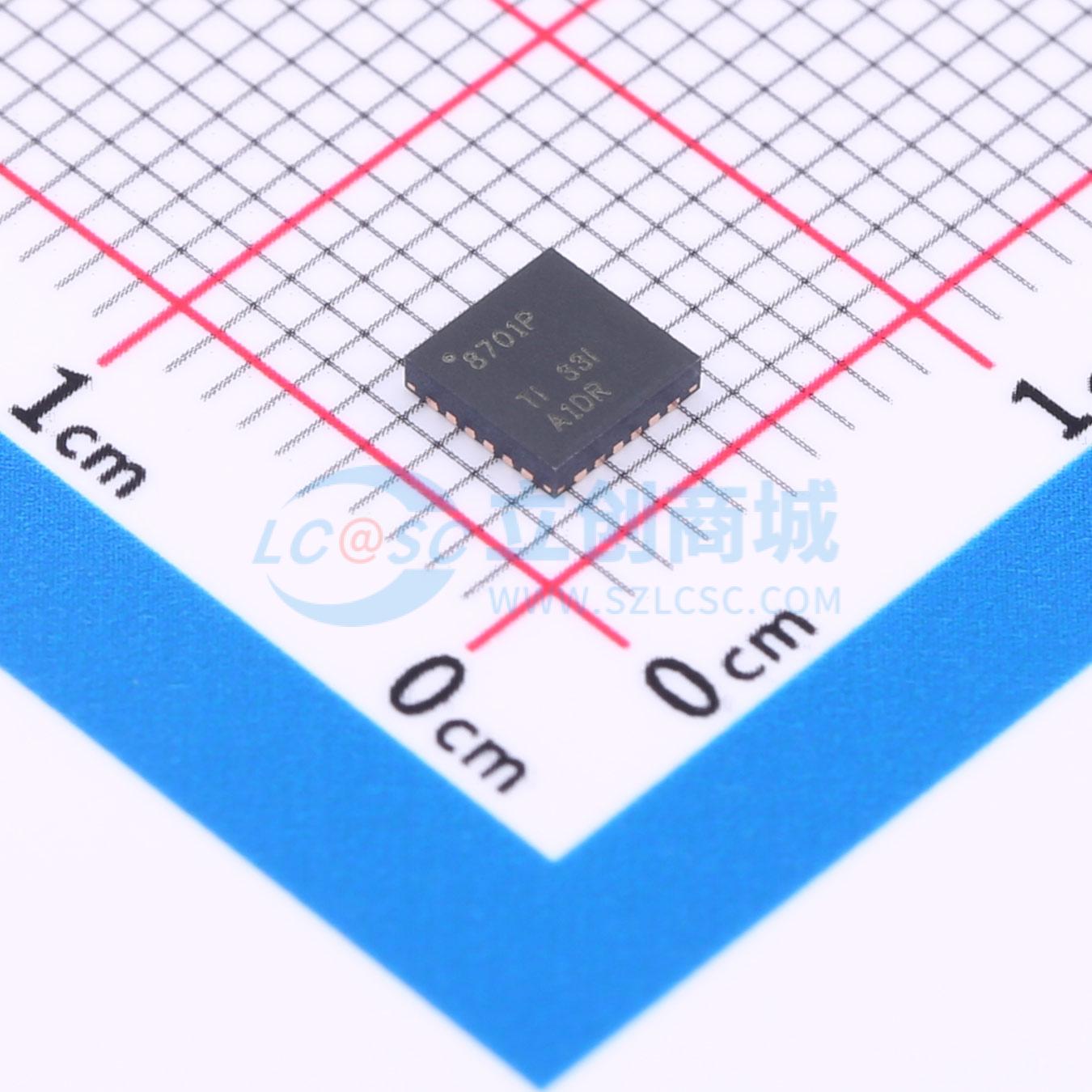

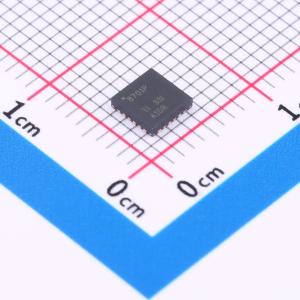

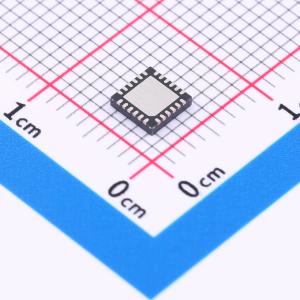

DRV8701PRGET

DRV8701 是一款采用4 个外部N 通道MOSFET 的单路H 桥栅极驱动器，主要用于驱动12V 至24V 双向有刷直流电机。 该器件可通过PH/EN (DRV8701E) 或PWM(DRV8701P) 接口轻松连接控制器电路。内置的感测放大器能够实现可调节的电流控制。这款栅极驱动器内置有相应的电路，以便能够采用固定关断时间的PWM 电流斩波来调节绕组电流。 DRV8701 采用 9.5V VGS 栅极驱动电压来驱动高侧和低侧FET。所有外部FET 的栅极驱动电流均可通过IDRIVE 引脚上的单个外部电阻进行配置。 低功耗睡眠模式可将内部电路关断，从而实现极低的静态电流消耗。这种睡眠模式可通过将nSLEEP 引脚置为低电平来设定。 该器件内置以下保护功能：欠压锁定、电荷泵故障、过流关断、短路保护、前置驱动器故障以及过热保护。故障情况通过nFAULT 引脚指示。

• 单路H 桥栅极驱动器
• 驱动4 个外部N 通道金属氧化物半导体场效应晶体管(MOSFET)
• 支持 100% 脉宽调制(PWM) 占空比
• 5.9V 至45V 工作电源电压范围
• 两个控制接口选项：PH/EN (DRV8701E) PWM (DRV8701P)
• 可调节栅极驱动（5 级）6mA 至150mA 拉电流，12.5mA 至 300mA 灌电流
• 小型封装尺寸：24 引脚超薄型四方扁平无引线(VQFN)(PowerPAD)，4.0mm×4.0mm×0.9mm
• 保护特性：VM 欠压闭锁(UVLO)、电荷泵电压(CPUV)、过流保护(OCP)、前置驱动器故障(PDF)、热关断(TSD)、故障状态输出(nFAULT)

• 工业有刷直流电机
• 机器人
• 家庭自动化
• 工业泵和阀
• 电动工具
• 手持式真空吸尘器
