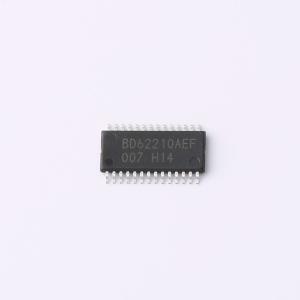

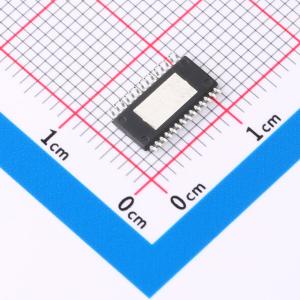

BD62210AEFV-E2
1A 有刷直流电机驱动芯片 28V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD62210AEFV 是一款内置双通道 H 桥的电机驱动器，适用于两个直流有刷电机或一个步进电机。该驱动器可通过直接 PWM 或 PWM 恒流控制实现低功耗。这款 IC 内置了保护电路
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD62210AEFV-E2
- 商品编号
- C2150502
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 4.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 8V~28V | |
| 输出电流 | 700mA | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1 | |
| 集成开关 | 是 | |
| 导通电阻 | 1.9Ω | |
| 工作温度 | -25℃~+85℃ |
商品概述
BD62210AEFV是一款内置双通道H桥电机驱动器，可驱动两台直流有刷电机或一台步进电机。该驱动器可通过直接PWM或PWM恒流控制实现低功耗。此IC内置保护电路，能够输出用于线或连接的异常检测信号，以通知各保护电路的工作状态，有助于提高可靠性。
商品特性
- 单电源输入（额定电压36V）
- 额定输出电流（峰值）：1.0A（1.5A）
- 低导通电阻DMOS输出
- 正转、反转、制动、开路
- 节能功能
- 外部PWM控制
- PWM恒流控制（限流功能）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 双直流有刷电机驱动器
- 单步进电机驱动器
- 整步、半步（驱动步进电机），通过外部DAC实现微步驱动（驱动步进电机）
- 内置逻辑输入下拉电阻
- 防交叉导通电路
- 异常状态下输出检测信号（线或连接）
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 过压锁定电路（OVLO）
- 防假电源（防止电源断开时出现故障），相邻引脚短路保护
- 反装保护
- 微型、超薄、高散热（裸金属型）HTSSOP - B28封装
应用领域
- 普通纸复印机（PPC）
- 多功能打印机
- 激光打印机
- 喷墨打印机
- 照片打印机
- 传真机
- 迷你打印机
