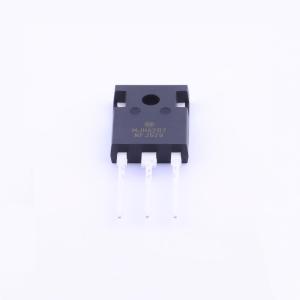

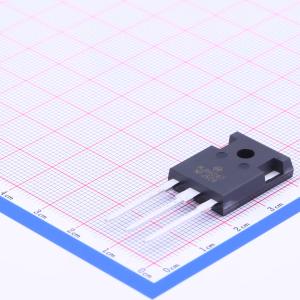

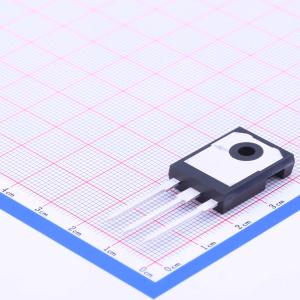

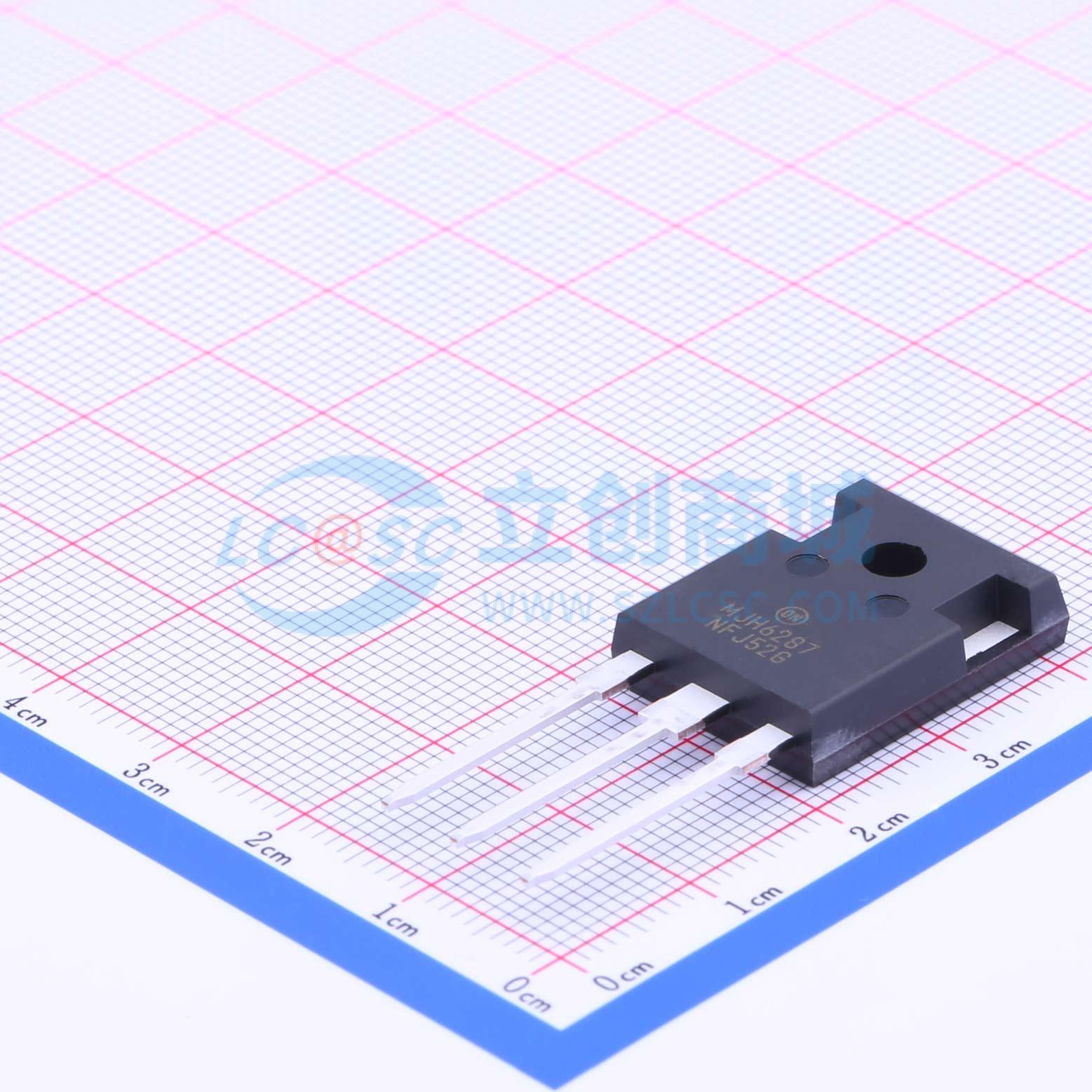

温馨提醒：图片仅供参考，商品以实物为准
MJH6287G
PNP 100V 20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该达林顿双极功率晶体管适用于通用放大器和低速开关电机控制应用。MJH6284 (NPN) 和 MJH6287 (PNP) 为互补器件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MJH6287G
- 商品编号
- C223554
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 100V | |
| 直流电流增益(hFE) | 750 | |
| 耗散功率(Pd) | 160W | |
| 集电极电流(Ic) | 20A | |
| 特征频率(fT) | 4MHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 3V@20A,200mA | |
| 工作温度 | -65℃~+150℃@(Tj) | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | 4V | |
| 基极-发射极导通电压(VBE(on)) | 2.8V |
商品概述
这些器件专为通用放大器和低速开关电机控制应用而设计。
商品特性
- 与常用的NPN型2N6284和PNP型2N6287类似
- 具有坚固的反向偏置安全工作区（RBSOA）特性
- 采用单片结构，内置集电极 - 发射极二极管
- 这些是无铅器件
应用领域
-通用放大器-低速开关电机控制
