ECL差分接收器 驱动器

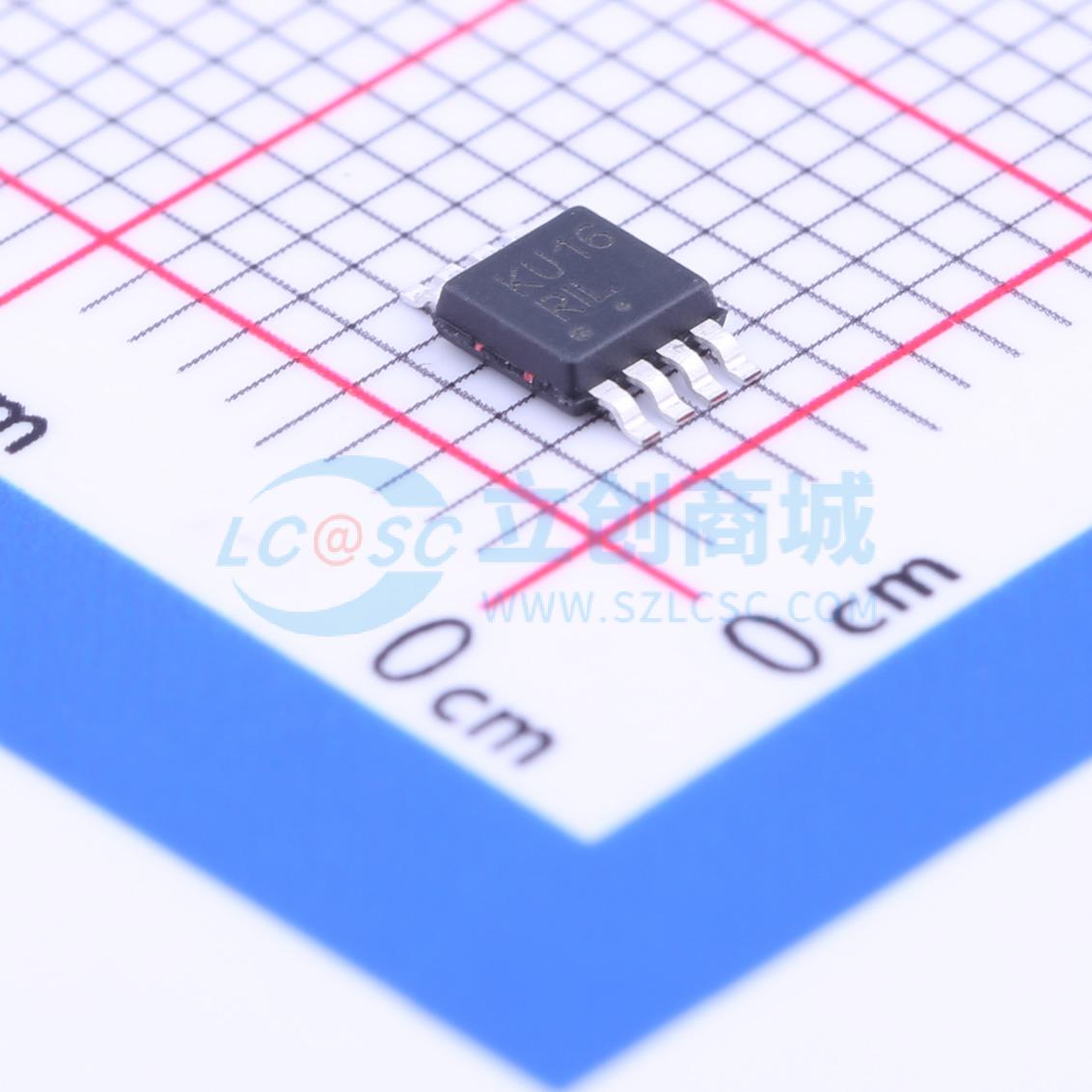

MC10LVEP16 是一款世界级的差分驱动器/接收器。此器件的功能与器件 EL16、EP16 和 LVEL16 相同。由于输出转换时间明显快于 EL16 和 LVEL16，因此 LVEP16 非常适合与高频和低压 (2.5 V) 电源连接。单端输入运行限于 PECL 模式下 VCC >= 3.0 V，或 NECL 模式下 VEE <= 3.0 V。VBB 引脚作为内部产生的电源，仅可用于该器件。对于单端输入情况，将未使用的差分输入连接至 VBB，作为开关参考电压。 VBB 还可重新偏置交流耦合输入。使用时，通过 0.01 uF 电容器对 VBB 和 VCC 进行去耦合，并将源电流或汲电流限制为 0.5 mA。不使用时，VBB 应保持开路。100 系列包含了温度补偿。
