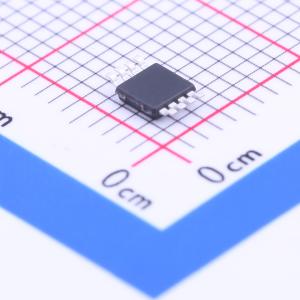

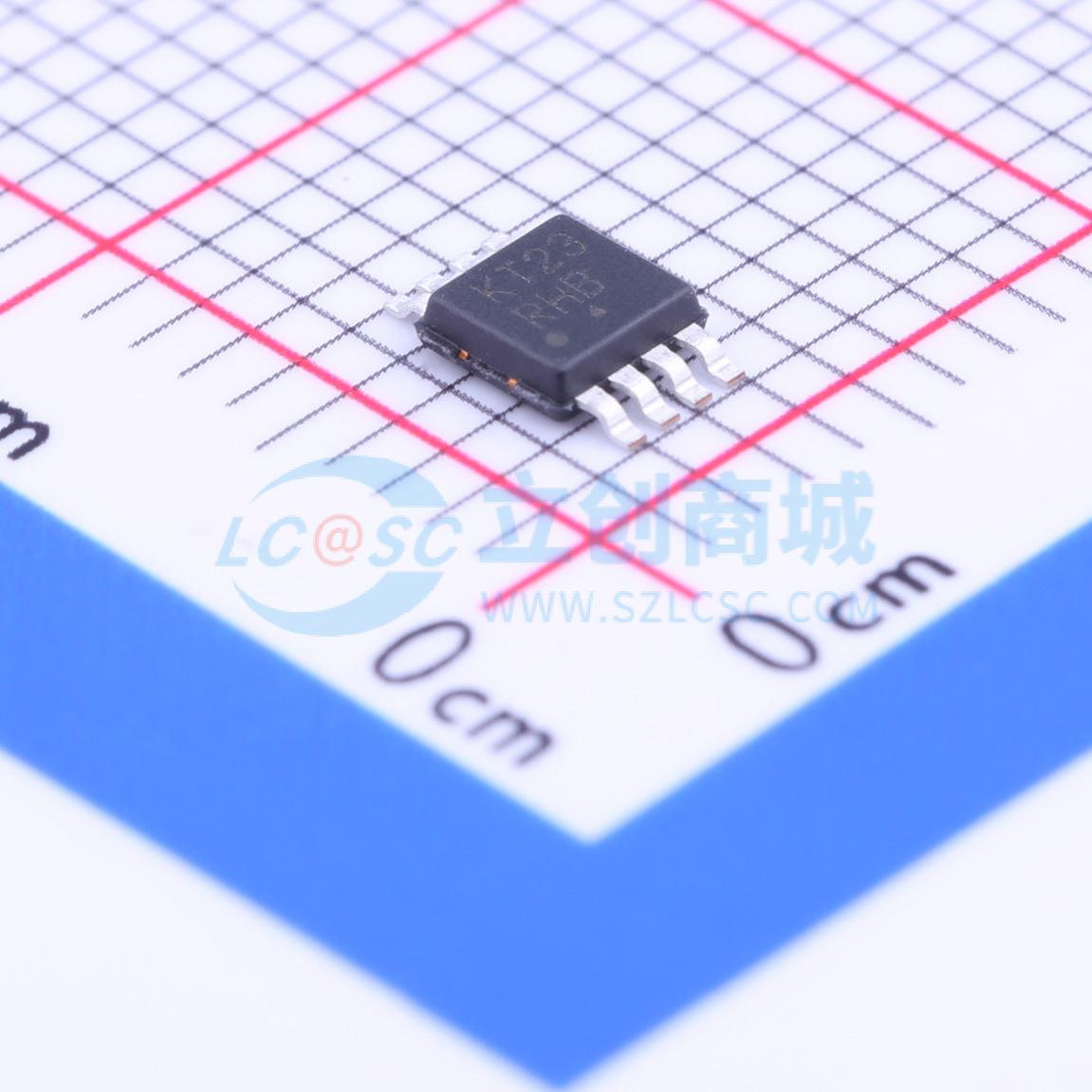

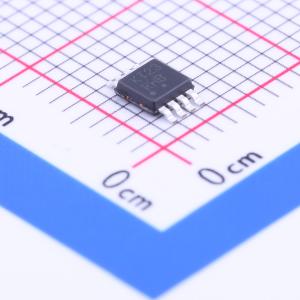

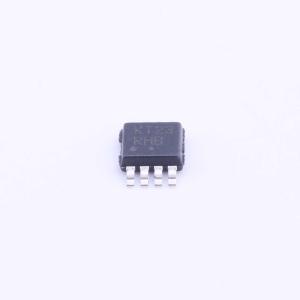

MC100ELT23DTG
2位单向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC100ELT23DTG
- 商品编号
- C223592
- 商品封装
- TSSOP-8-3.0mm
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | PECL | |
| 输出信号 | TTL | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 元件数 | 1 | |
| 每个电路通道数 | 2 | |
| 输出类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
MC100ELT23 是一款双差分 PECL 至 TTL 转换器。由于采用 PECL（正射极耦合逻辑）电平，仅需 +5V 电源和地。该器件采用小型 8 引脚封装和双门设计，非常适合需要转换时钟和数据信号的应用。PECL 输入为差分形式，因此 MC100ELT23 能够接受任何以 5.0 V 的 VCC 为参考的标准差分 PECL 输入。
商品特性
- 典型传播延迟为 3.5 ns
- TTL 输出电流为 24 mA
- 直通式引脚排列
- 100 系列包含温度补偿功能
- 工作电压范围 VCC = 4.75 V 至 5.25 V，GND = 0 V
- 内部集成 50 KΩ 输入下拉电阻
- 本产品为无铅、无卤素/无 BFR 且符合 RoHS 标准
