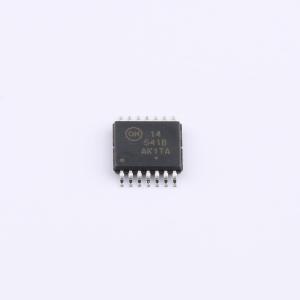

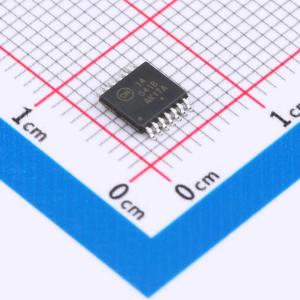

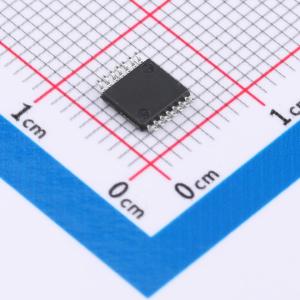

MC14541BDTR2G

MC14541B可编程定时器由一个16级二进制计数器、一个用于与外部电容和两个电阻配合使用的集成振荡器、自动上电复位电路以及输出控制逻辑组成。通过接通电源来初始化定时，此时启用上电复位并初始化计数器，在指定的VDD范围内。当电源已经接通时，可以施加外部复位脉冲。在释放初始复位命令后，振荡器将以由外部RC网络确定的频率振荡。16级计数器对振荡器频率(fosc)进行分频，第n级的频率为fosc/2^n。

可用输出：2^8, 2^10, 2^13 或 2^16

• 在正边沿时钟转换处递增
• 内置低功耗RC振荡器，在温度范围内±2%精度，供电±20%及<10 kHz下处理±3%
• 如果有外部时钟可用，振荡器可以被旁路（将外部时钟应用于引脚3）
• 外部主复位完全独立于自动复位操作，作为2^n频率分频器或单次转换定时器工作
• Q/Q选择提供输出逻辑电平灵活性
• 复位（自动或主）在复位期间禁用振荡器以提供无主动功耗
• 时钟调节电路允许非常慢的时钟上升和下降时间操作
• 自动复位在上电时初始化所有计数器
• 供电电压范围 = 当自动复位禁用（引脚5=VDD）时3.0 Vdc至18 Vdc；当自动复位启用（引脚5=VSS）时8.5 Vdc至18 Vdc
• NLV前缀适用于汽车及其他需要特定站点和控制变更要求的应用；符合AEC-Q100标准且具备PPAP能力
• 这些器件不含铅且符合RoHS标准

当自动复位引脚设置为0时，通过接通电源来初始化计数器电路。或者在电源已经接通的情况下，当主复位引脚设置为“1”时，计数器电路复位。两种类型的复位都将导致同步复位所有计数器阶段，而不论计数器状态如何。当自动复位引脚设置为“1”时，提供低功耗操作。

如图3所示，RC振荡器将以由外部RC网络决定的频率振荡，即

f = 1 / (2.3 * Rtc * Ctc)，如果(1 kHz ≤ f ≤ 100 kHz) Rs ≈ 2 * Rtc，其中 Rs ≥ 10 kΩ

时间选择输入（A和B）提供了两位地址以输出四个计数器阶段中的任何一个（2^8, 2^10, 2^13, 和 2^16）。Frequency Selection Table中显示的2^n计数值代表了计数器第N级的Q输出。当A为“1”时，对于B的两种状态都选择2^16。然而，当B为0时，正常计数中断，第9个计数器阶段直接从振荡器接收其时钟（即，实际上输出2^8）。

Q/Q选择输出控制引脚提供了输出电平的选择。当计数器处于复位条件且Q/Q选择引脚设置为0时，Q输出为0；相应地，当Q/Q选择引脚设置为“1”时，Q输出为“1”。

当模式控制引脚设置为1时，所选计数值持续传输到输出。但是，当模式引脚为0且经过复位条件后，RS触发器（见扩展框图）复位，开始计数，并在2^(n-1)个计数后RS触发器置位，导致输出改变状态。因此，在再经过2^(n-1)个计数后输出将不再改变。因此，必须应用主复位脉冲或改变模式引脚电平才能重置单周期操作。

• 数字定时器应用
• 当主复位（MR）接收到正脉冲时，内部计数器和锁存器被复位。Q输出变高并保持高电平，直到通过A和B选择的时钟脉冲数被计数，然后Q输出变低并保持低电平，直到接收到另一个输入脉冲。
• 这种“单次触发”是完全可重触发的，并且与输入频率一样准确。如果需要更高的精度，可以使用外部时钟（引脚3是时钟输入，引脚1和2是输出）。
• 注意，在初始上电后需要一个等于所需脉冲宽度的设置时间，在此期间Q输出将为高电平。
