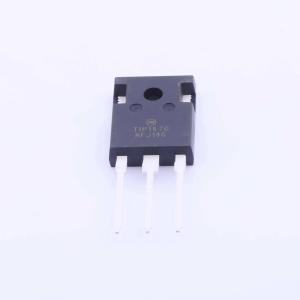

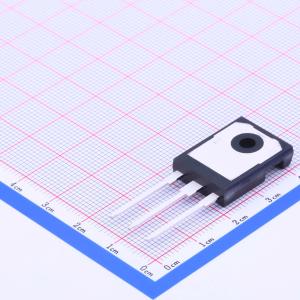

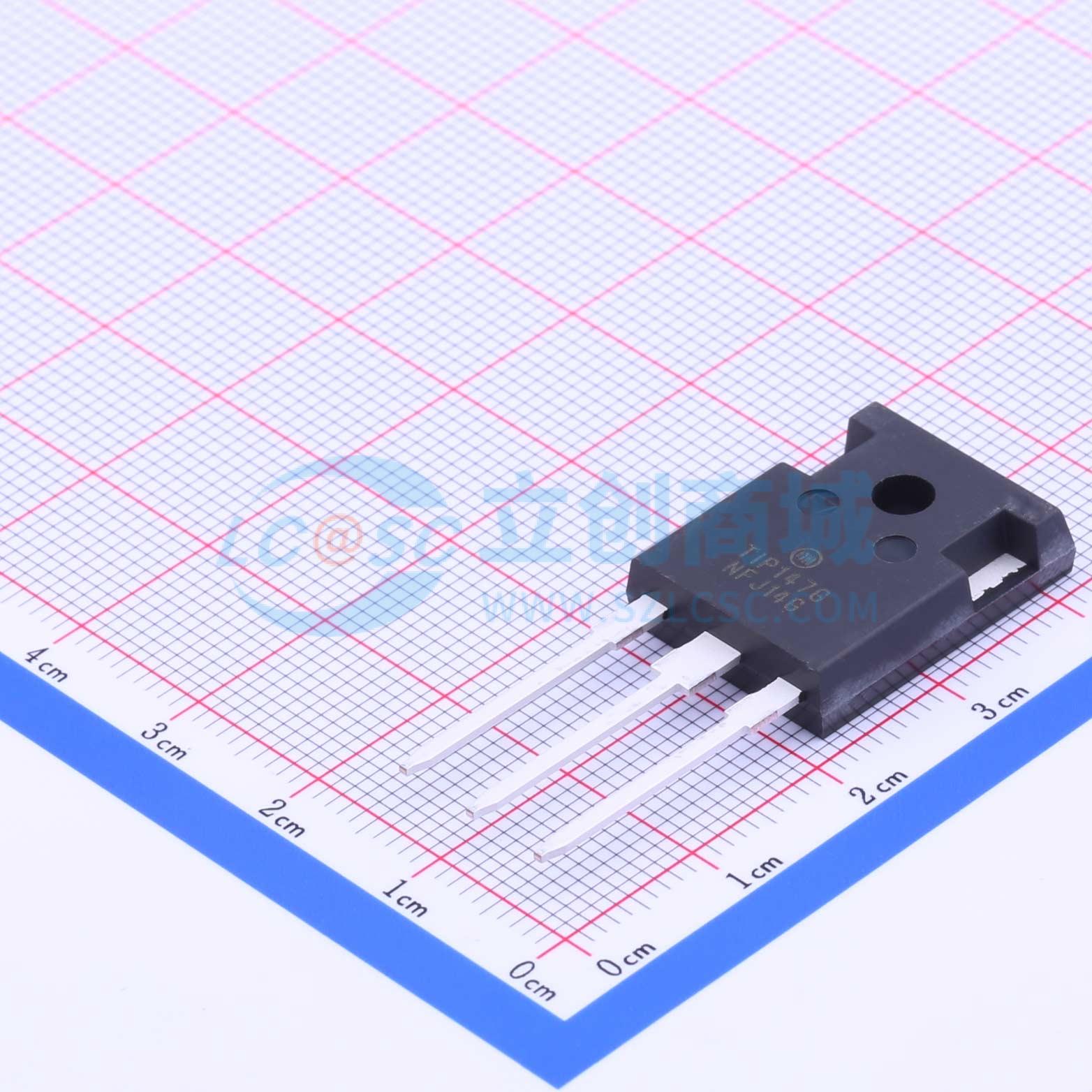

TIP147G
TIP147G
- 描述
- 该达林顿双极功率晶体管适用于通用放大器和低频率开关应用。TIP140、TIP141、TIP142 (NPN)；TIP145、TIP146、TIP147 (PNP) 为互补器件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- TIP147G
- 商品编号
- C223599
- 商品封装
- TO-247S
- 包装方式
- 管装
- 商品毛重
- 8.638克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 100V | |
| 直流电流增益(hFE) | 1000@4V,5A | |
| 耗散功率(Pd) | 125W |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 10A | |
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 3V@10A,40mA | |
| 工作温度 | -65℃~+150℃@(Tj) |
商品概述
专为通用放大器和低频开关应用而设计。
商品特性
- 高直流电流增益
- 当 I_C = 5.0 A，V_CE = 4 V 时，最小 h_FE = 1000
- 集电极 - 发射极在 30 mA 时的维持电压
- V_CEO(sus) = 60 Vdc（最小值） - TIP140、TIP145
- V_CEO(sus) = 80 Vdc（最小值） - TIP141、TIP146
- V_CEO(sus) = 100 Vdc（最小值） - TIP142、TIP147
- 内置基极 - 发射极分流电阻的单片结构
- 这些是无铅器件
