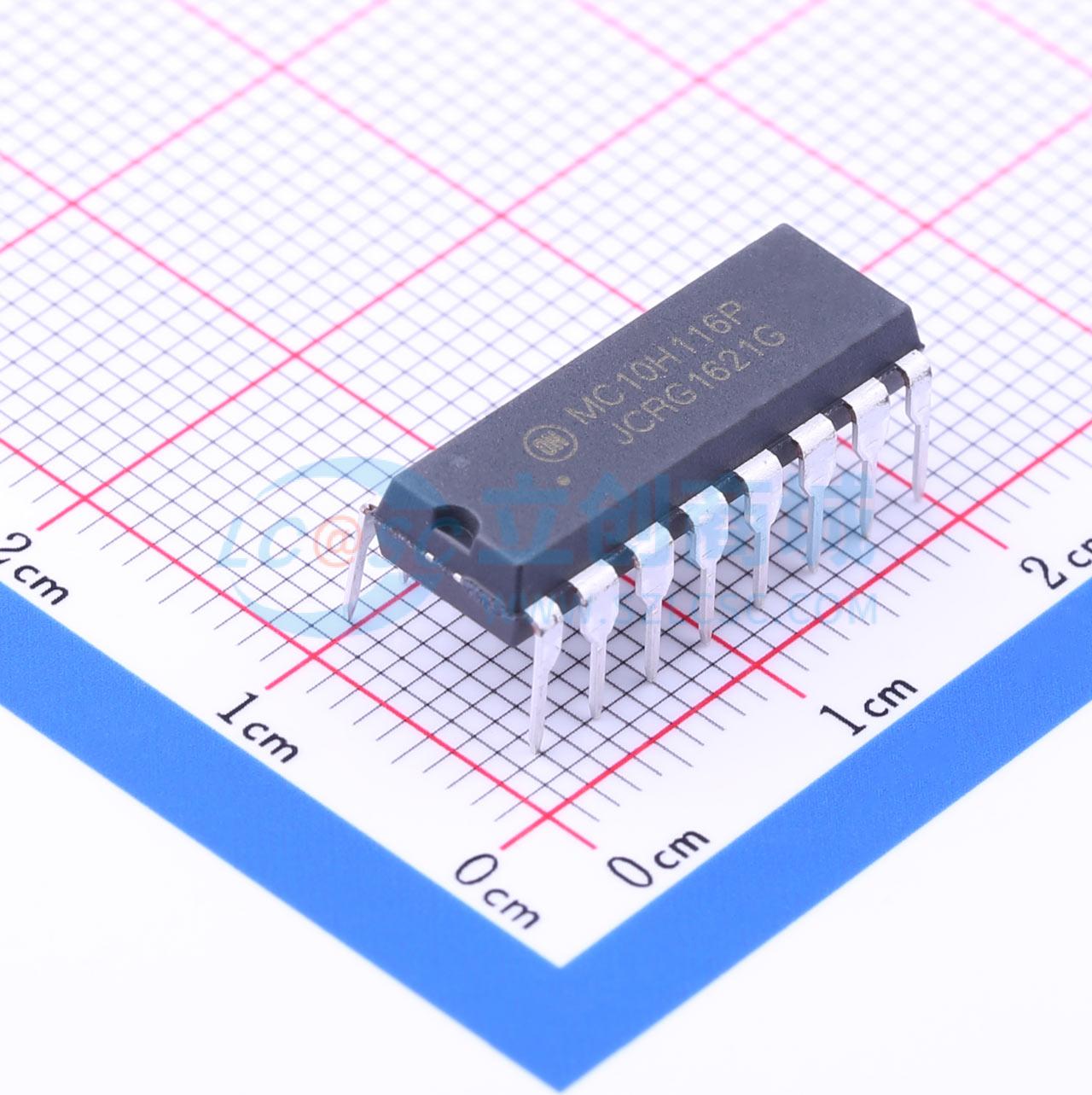

温馨提醒：图片仅供参考，商品以实物为准
MC10H116PG
MC10H116PG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三线接收器
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC10H116PG
- 商品编号
- C223564
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 工作温度 | 0℃~+75℃ |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
MC10H116是一款三重差分放大器，用于感应长线路上的差分信号，功能和引脚排列与MC10116相同，传播延迟改善了100%，且电源电流没有增加。有关端接信息，请参阅AND8020。
商品特性
- 典型传播延迟为1.0 ns
- 典型功耗为每封装85 mW（与MECL 10K相同）
- 改善了噪声容限，为150 mV（在工作电压和温度范围内），具备电压补偿
- 与MECL 10K兼容
- 这些器件无铅、无卤素且符合RoHS标准
- 当带气泡的输入引脚变为高电平时，相应带气泡的输出引脚也变为高电平
- VCC1为引脚1
- VCC2为引脚16
- VEE为引脚8
- 两个VBB仅用于为MC10H116提供偏置，使用时需用0.01 μF至0.1 μF的电容旁路接地（0 V），VBB可提供小于1.0 mA的电流
- MC10H116设计用于感应长线路上的差分信号，偏置电源（VBB）可使该器件用作施密特触发器，或用于需要稳定参考电压的其他应用
- 有源电流源为这些接收器提供了出色的共模噪声抑制能力。如果封装中的任何放大器未使用，则该放大器的一个输入必须连接到VBB，以防止电流源偏置网络失衡
- MC10H116没有内部输入下拉电阻，这为放大器输入提供了高阻抗，并便于进行差分连接
应用领域
- 低电平接收器
- 施密特触发器
- 电压电平
- 接口
