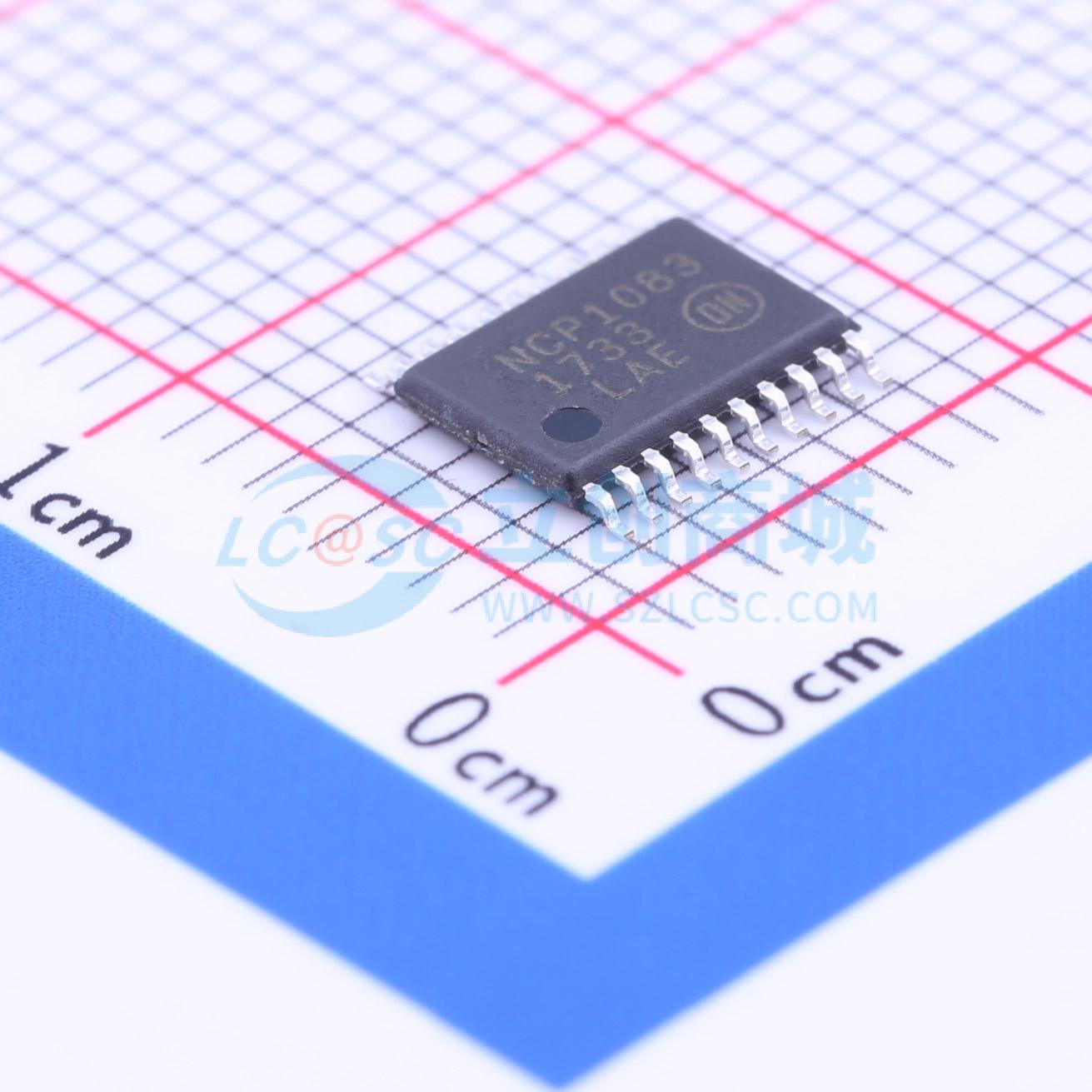

NCP1083DER2G
NCP1083DER2G
- 描述
- NCP1083 属于安森美半导体的大功率 HIPO 以太网供电器件 (PoE-PD) 系列产品，是一个适用于高要求中高功率以太网应用的、耐用、灵活且高度集成的方案。它在一个器件中结合了完全符合 IEEE D3.0 规范和即将推出的 IEEE 802.3at (D3.0) 规范草案的增强型 PoE-PD 接口和灵活的可配置 DC-DC 转换器控制器。NCP1083 的卓越功能还支持从交流电源适配器和电池供电等辅助电源供电，使得应用能够从非 PoE 网络平滑转换为 PoE 网络，因此无需辅助开关电源。安森美半导体独特的制造工艺和设计增强使得 NCP1083 能够提供最高 25.5 W 且符合 IEEE 802.3at (D3.0) 草案标准的电源，以及用于专属大功率 PoE 应用的最高 40 W 的电源。NCP1083 实现了 IEEE 802.3at (D3.0) 草案标准符合，实施了两事件物理层类别。其他专属分类过程支持市场上的大功率电源设备 (PSE)。这些独特的大功率功能将将具有 PoE 功能系统的明显成本优势运用于新兴市场上的多种产品，如工业以太网设备、PTZ 和 Dome IP 摄像头、RFID 读取器、MIMO WLAN 接入点、高端 VoIP 电话、笔记本电脑等。该集成式电流模式 DC-DC 控制器可实现隔离式和非隔离反激、正向和降压转换器拓扑结构。它具有一个灵活、耐用和高能效设计所需的所有功能，包括可编程开关频率、高达 80% 的占空比、斜率补偿和软启动。NCP1083 使用耐用的高电压工艺制造，将坚固的垂直 N 沟道 DMOS 与低损耗电流感应技术进行集成，适用于要求最高的环境。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1083DER2G
- 商品编号
- C223549
- 商品封装
- TSSOP-20
- 包装方式
- -
- 商品毛重
- 0.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 | |
| 类型 | 受电设备(PD) | |
| 最大功率 | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
NCP1083是安森美半导体高功率HIPO以太网受电设备（PoE - PD）产品系列的一员，是一款强大、灵活且高度集成的解决方案，适用于对功率要求较高的中、高功率以太网应用。它将支持IEEE 802.3af和802.3at标准的增强型PoE - PD接口与灵活且可配置的DC - DC转换器控制器集成于一体。 NCP1083卓越的性能使应用能够从非PoE网络平稳过渡到支持PoE的网络，它还支持从交流电源适配器和电池等辅助电源获取电力，无需额外的开关电源。 安森美半导体独特的制造工艺和设计改进使NCP1083在符合IEEE 802.3at标准时可提供高达25.5 W的功率，在专有高功率PoE应用中可提供高达40 W的功率。NCP1083支持IEEE 802.3at标准，并实现了两级物理层分类。额外的专有分类程序可支持市场上的高功率供电设备（PSE）。其独特的高功率特性使PoE系统的显著成本优势能够惠及新兴市场中更广泛的产品，如工业以太网设备、PTZ和半球形网络摄像机、RFID阅读器、MIMO无线局域网接入点、高端VoIP电话、笔记本电脑等。 集成的电流模式DC - DC控制器适用于隔离和非隔离的反激式、正激式和降压式转换器拓扑。它具备灵活、强大且高效设计所需的所有特性，包括可编程开关频率、高达80%的占空比、斜率补偿和软启动。 NCP1083采用坚固的高压工艺制造，并集成了耐用的垂直N沟道DMOS，采用低损耗电流检测技术，适用于要求最苛刻的环境，能够承受热插拔和电缆静电放电等恶劣情况。 NCP1083完善了安森美半导体工业设备专用标准产品（ASSP）产品线，可与步进电机驱动器、CAN总线驱动器和其他高压接口设备结合使用，为工业和安防市场提供完整的解决方案。
商品特性
- 无铅器件
- 灵活的辅助电源支持
- 9 V前端、后端和直接辅助电源连接
- 支持IEEE 802.3af和802.3at标准
- 支持IEEE 802.3at两级物理层分类
- 高功率物理层分类指示器
- 扩展功率范围可达40 W
- 可编程分类电流
- 可调欠压锁定
- 可编程浪涌电流限制
- 扩展功率范围下可编程工作电流限制高达1100 mA
- 过温保护
- 工业温度范围 -40℃至85℃，结温高达150℃时可全功能运行
- 采用低损耗电流检测技术的0.6 Ω热插拔通断开关
- 垂直N沟道DMOS通断开关兼具分立MOSFET的坚固性和集成温度控制功能
- 电流模式控制
- 支持隔离和非隔离DC - DC转换器应用
- 内部电压调节器
- 宽占空比范围，内置斜率补偿电路
- 可编程振荡器频率
- 可编程软启动时间
