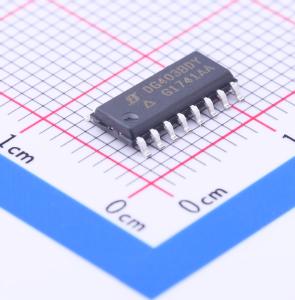

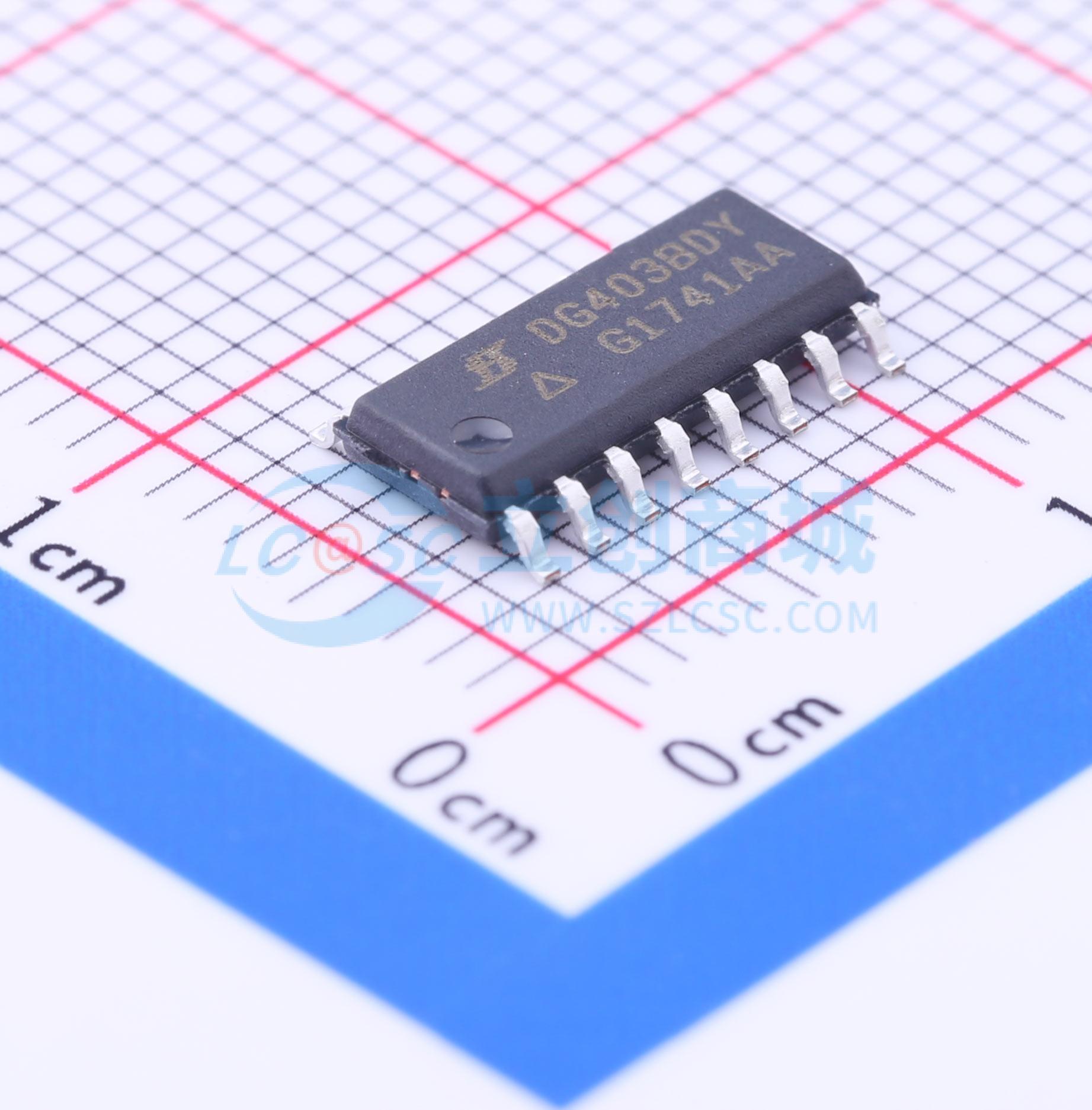

DG403BDY-E3

DG401B、DG403B、DG405B 单片模拟开关是广受欢迎的 DG401/403/405 模拟开关的替代产品，性能有所提升。高速（导通时间 tON：典型值 100 ns）与低功耗相结合，使 DG401B 系列非常适合便携式和电池供电应用。 采用 Vishay Siliconix 专有的高压硅栅工艺制造，以实现高额定电压和出色的开关导通/关断性能，对于单刀双掷（SPDT）配置，保证先断后通。 每个开关导通时双向导通性能相同，关断时可承受高达 30 V 的峰峰值电压。在整个 ± 15 V 模拟范围内，导通电阻非常平坦。DG401B 有两个独立的单刀单掷（SPST）开关。DG403B 有四个单刀单掷（SPST）开关，采用常开/常闭（NO/NC）组合。DG405B 有两对单刀单掷（SPST）开关，共四个开关。 DG401B、DG403B、DG405B 提供 16 引脚塑料双列直插式封装（DIP）和 16 引脚小外形集成电路封装（SOIC）两种封装形式。 作为社区和环境的坚定合作伙伴，Vishay Siliconix 生产的该产品采用无铅（Pb）器件引脚。对于采用 100% 雾锡器件引脚制造的模拟开关产品，使用无铅“-E3”后缀作为标识。

• 最大电源额定值 44 V
• ± 15 V 模拟信号范围
• 导通电阻 - RDS(on)：23 Ω
• 低泄漏电流 - ID(on)：40 pA
• 快速开关 - tON：100 ns
• 升级为 DG401B、DG403B、DG405B
• 与 TTL、CMOS 兼容
• 单电源供电能力

• 音频和视频切换
• 采样保持电路
• 测试设备
• 专用交换机（PBX）、专用自动交换机（PABX）
