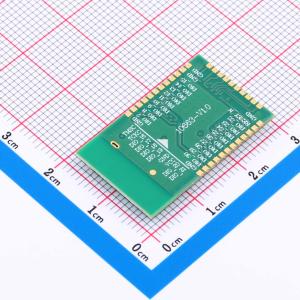

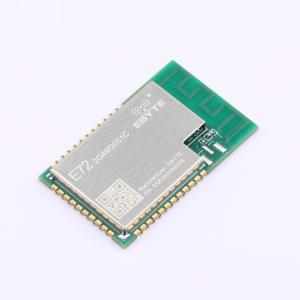

E72-2G4M20S1C
Zigbee自组网蓝牙CC2674P低功耗BLE5.2无线模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品仅限民用/工业用途。严禁用于军事、航天、核能及任何受制裁领域。基于TI生产的CC2674P10为核心自主研发的多协议2.4GHz贴片式无线片上系统模块，发射功率为20dBm，内部集成了ARM单片机及高性能无线收发器，采用工业级48MHz高精度低温漂晶振。CC2674P是非常有潜力成为未来智能家具，物联网改造，工业自动化首选的无线微控制器。由于该模块是纯硬件类SoC模块，需要用户对其编程后方可使用。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E72-2G4M20S1C
- 商品编号
- C20624984
- 商品封装
- SMD,28.7x17.5mm
- 包装方式
- 编带
- 商品毛重
- 1.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | CC2674P10芯片 | |
| 接口类型 | GPIO；JTAG | |
| 支持协议 | 蓝牙5.3 | |
| 发射功率 | 20dBm | |
| 工作电压 | 3.3V | |
| 天线形式 | 板载PCB天线 |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 9.51mA | |
| 发送电流 | 76.3mA | |
| 通讯距离 | 620m | |
| 接收灵敏度 | -105dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | Mesh组网 |
商品概述
E72-2G4M20S1C是一款多协议2.4吉赫无线片上系统模块，传输功率为20分贝毫瓦。它内部集成了微控制器和高性能无线收发器，并采用高精度低温漂晶体振荡器。 该模块引出微控制器的所有输入输出端口，芯片内置强大的48兆赫处理器，内部集成功率放大器，具备丰富的外设，多达26个通用输入输出端口支持多维开发。 此模块为纯硬件片上系统模块，需要用户在使用前进行编程。
商品特性
- 内置高性能低功耗处理器，时钟速度最高达48兆赫
- 资源丰富，具备1024千字节闪存和256千字节随机存取存储器
- 支持1.9至3.8伏供电
- 发射功率为20分贝毫瓦
- 理想条件下，通信距离可达620米
- 模块包含48兆高速晶体振荡器和32.768千赫低速晶体振荡器
- 支持在零下40摄氏度至正85摄氏度的温度范围内长期使用
- 支持无线协议：Thread、Zigbee、蓝牙低功耗5.3版、IEEE 802.15.4、6LoWPAN、专有系统
- 接收灵敏度：802.15.4为-105分贝毫瓦，蓝牙125千比特每秒为-104分贝毫瓦
应用领域
- 建筑自动化与安全系统
- 暖通空调系统与环境传感器
- 消防安全系统与烟雾温度探测器
- 视频监控与网络摄像头
- 医疗设备
