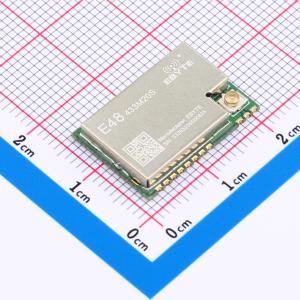

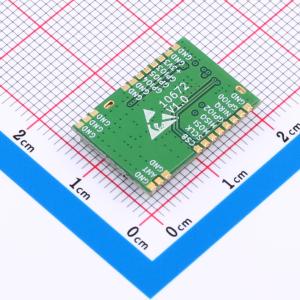

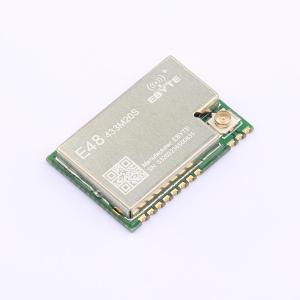

温馨提醒：图片仅供参考，商品以实物为准
E48-433M20S
433M无线模块CMT2310A低功耗2/4(G)FSK无线通信透传高性能模组OOK
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于华普微电子CMT2310A芯片方案开发的纯硬件、高性价比无线数传模块。无线模块支持最大20dBm发射功率，用户可设置更低输出功率，从而降低功耗。模块工作在频段，覆盖常用的433MHz频段。模块为纯硬件射频收发模块，使用SPI接口，需要外接MCU驱动
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E48-433M20S
- 商品编号
- C20624989
- 商品封装
- SMD,20x14mm
- 包装方式
- 编带
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433MHz | |
| 发射功率 | 20dBm | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | IPEX接口 | |
| 接收电流 | 8.5mA | |
| 发送电流 | 90mA | |
| 接收灵敏度 | -120dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
E48-433M20S是一款高性价比无线数传模块，是基于华普微电子CMT2310A芯片方案开发的纯硬件模块。支持最大20dBm发射功率，用户可设置更低输出功率，从而降低功耗。模块工作在频段，覆盖常用的433MHz频段。模块为纯硬件射频收发模块，使用SPI接口，需要外接MCU驱动。
商品特性
- 实测通信距离可达3.5km
- 最大发射功率20dBm
- 支持ISM 433MHz频段
- 支持0.1Kbps～1000Kbps的数据传输速率
- 支持低功耗模式，适用于电池应用
- 支持2(G)FSK/4(G)FSK/OOK调制方式
- 支持1.8V～3.6V供电
- 支持快速稳定的自动频率校正（AFC）
- 支持三种不同特性的时钟恢复系统（CDR）
- 支持快速精准的有效信号监测（PJD，RSSI）
- 支持超低功耗（SLP）和Duty Cycle接收
- 支持快速发射或接收跳频
- 支持载波侦听多路访问（CSMA）
- 支持自动ACK和重发
- 支持多种超低功耗（SLP）接收模式
- 支持NRZ格式，曼切斯特，数据白化编解码，FEC前向纠错
- 天线接口支持邮票孔与IPEX接口，用户可根据自身需求选择使用
- 工业级标准设计，支持-40～85℃长时间使用
应用领域
- 智能家居以及工业传感器等
- 安防系统、定位系统
- 无线遥控
- 无线游戏遥控器
- 医疗保健产品
- 无线语音，无线耳机
- 汽车行业应用
