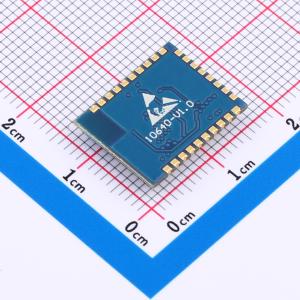

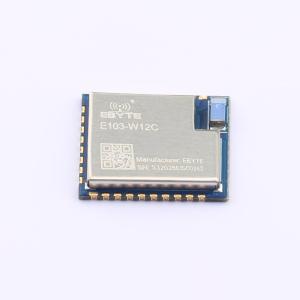

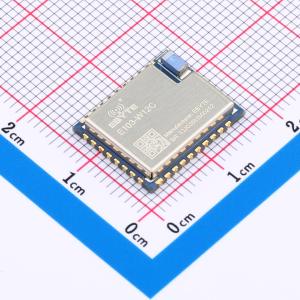

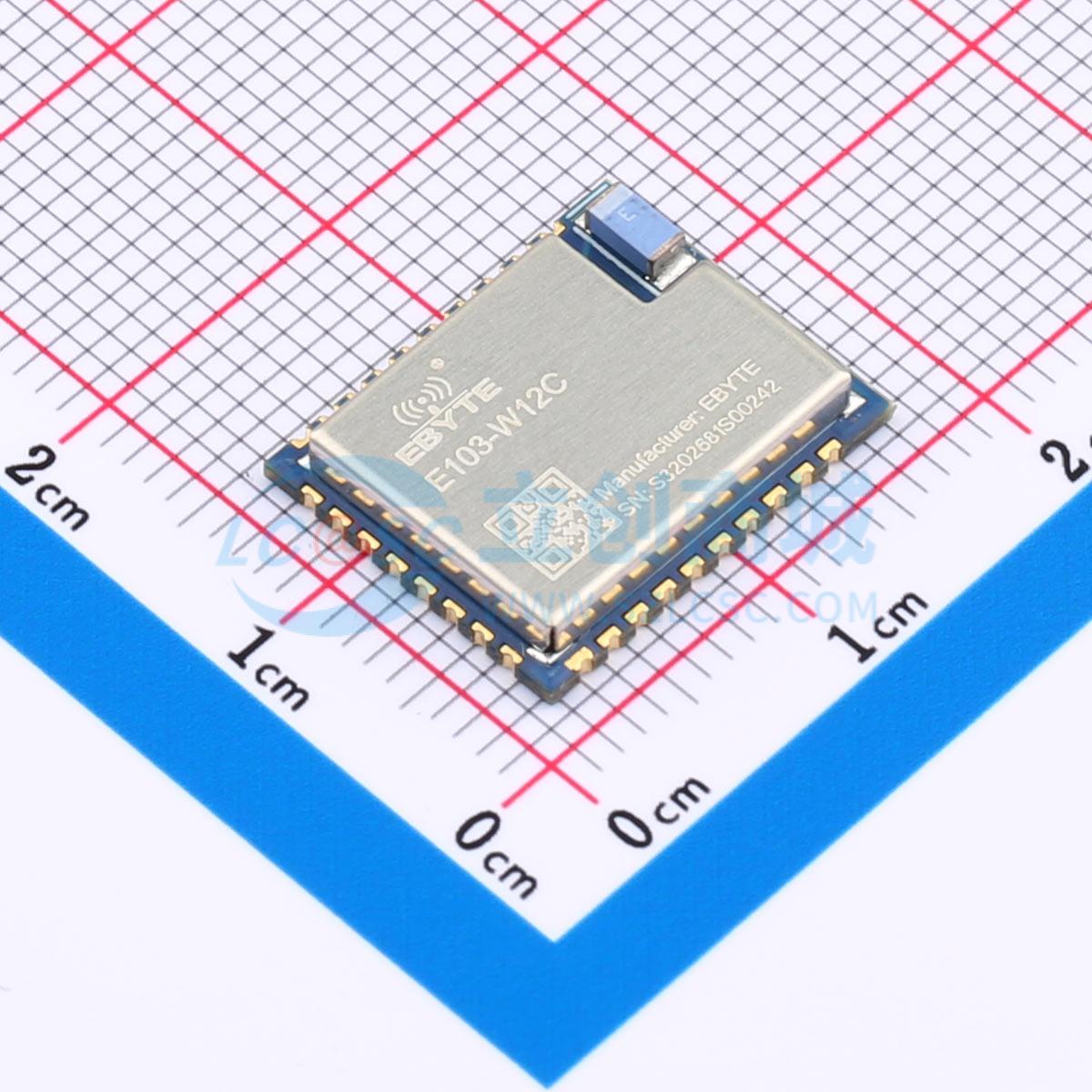

E103-W12C

亿佰特超低功耗无线串口WiFi模块DA16200 SoC芯片支持MQTT/MQTTS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 基于Dialog DA16200 SoC 芯片开发一款支持IEEE 802.11b/g/n超低功耗WiFi模块，内置高性能ARM Cortex-M4 处理器，工作在2.4~2.4835GHz 频段，无线最大发射功率可达20dBm。模块支持IEEE802.11 b/g/n 标准，模块支持AP和STA模式，支持TCP/UDP/HTTP/MQTT多种网络传输协议，可在低功耗模式下保持WIFI连接。
品牌名称: EBYTE(亿佰特)
商品型号: E103-W12C
商品编号: C20624992
商品封装: SMD,16x13mm
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

E103-W12 系列是一款支持IEEE 802.11b/g/n超低功耗WiFi模块，内置高性能ARM Cortex-M4处理器，工作在2.4~2.4835GHz频段，无线最大发射功率可达20dBm。功能上，模块支持IEEE802.11b/g/n标准，支持AP和STA模式，支持TCP/UDP/HTTP/MQTT多种网络传输协议，可在低功耗模式下保持WIFI连接。

商品特性

支持IEEE802.11/b/g/n标准，工作在2.4GHz频段
具备三种低功耗模式可选择，最低电流可达0.2uA
支持AP、STA、AP+STA 3种工作模式
支持WEP/WPA/WPA2/WPA3多种WIFI安全认证方式
支持TCP/UDP/HTTP/MQTT多种网络通信协议
最大支持7路Socket连接
AP接入点支持6路STA设备连接
支持SNTP网络时间获取（可上网的前提下）
支持MQTT和MQTTS网络协议（阿里云、百度云、OneNet，亚马逊云）
支持HTTP Client
支持TCP SERVER/TCP CLIENT、UDP通信方式
支持AT指令配置
支持静态IP地址分配和DHCP动态分配
支持扫描附近AP信息
支持WIFI快速连接
支持保持WIFI连接的低功耗模式
支持PWM输出，ADC采集，GPIO控制

应用领域

医疗和保健
- 多参数病人监护仪
- 心电图(ECG)
- 医院电子床及床控系统
- 远程医疗系统
建筑和家庭自动化
- 暖通空调系统和恒温器
- 视频监控，视频门铃，和低功耗的相机
- 建筑安全系统和低功耗电子锁
智能电器
智能穿戴
资产跟踪
工厂自动化
电网基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	DA16200
	支持协议	802.11b/g/n
	接口类型	GPIO；PWM；ADC；UART
	频率	2.4GHz

	属性	参数值
	发射功率	20dBm
	工作电压	2.1V~3.6V
	接收电流	46mA
	发送电流	200mA
	工作温度	-40℃~+85℃
