温馨提醒：图片仅供参考，商品以实物为准

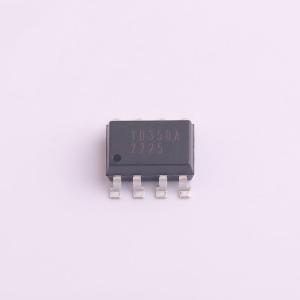

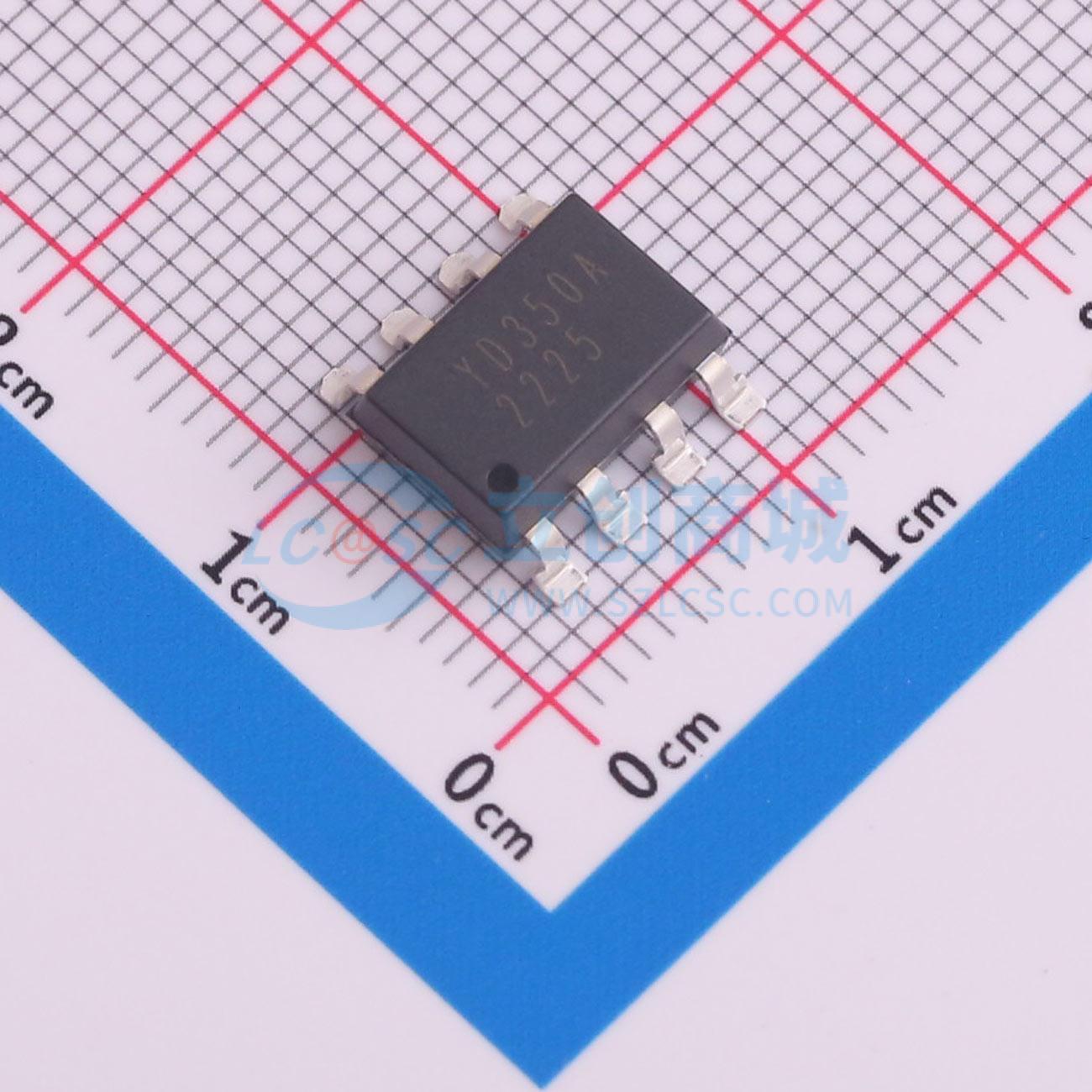

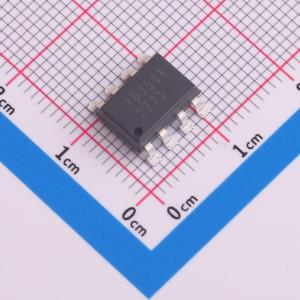

TLP350-C5L0
光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP350含有一个可与功率输出级集成电路进行光电耦合的LED。该器件是电机控制逆变器应用中驱动功率IGBT和MOSFET的理想选择。输出级的高工作电压范围提供门控器件所需的驱动电压。
- 品牌名称
- KTP(科泰普)
- 商品型号
- TLP350-C5L0
- 商品编号
- C20624996
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~32V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+110℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 400ns | |
| 传播延迟 tpHL | 400ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 295mW | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 5V |
商品概述
TLP350含有一个可与功率输出级集成电路进行光电耦合的LED。该器件是电机控制逆变器应用中驱动功率IGBT和MOSFET的理想选择。输出级的高工作电压范围提供门控器件所需的驱动电压。此光电耦合器提供的电压和电流非常适合用来直接驱动额定值达800V/50A的IGBT。对于额定值较高的IGBT，TLP350可用于驱动分立器件功率级，由其驱动IGBT门。
商品特性
- 2.5A最小峰值输出电流
- VCM = 1500V时，25kV/μs最小共模抑制(CMR)
- ICC = 2.5mA最大电源电流
- 带滞后欠压锁定(UVLO)
- 宽泛的工作电压VCC范围：15V到32V
- 0.2μs最大脉宽失真
- 工业温度范围：-40℃至110℃
- 0.5V最大低电平输出电压(VOL)
应用领域
- 隔离IGBT/MOSFET门驱动
- 交流和无刷直流电机驱动
- 感应炉顶
- 工业逆变器
- 开关电源(SMPS)
- 不间断电源(UPS)
