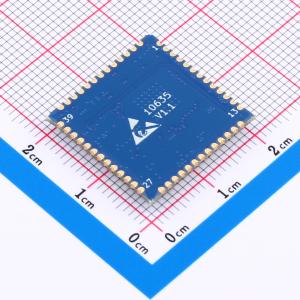

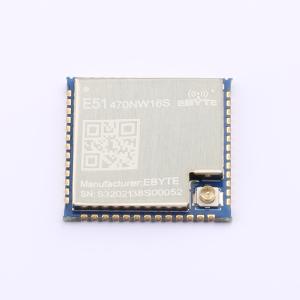

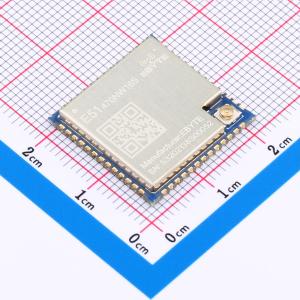

E51-470NW16S
物联网WI-SUN无线模块mesh自组网FAN1.1规范OFDM通信收发模组
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 长距离、低功耗传输的SoC（片上系统）硬件模组，模块采用SiliconLabs的EFR32FG25系列芯片，可在密集的城市峡谷环境中以最小的数据丢失量实现长达0.3~2.5千米的无线广播。同时也支持Wi-SUN现场局域网(FAN)中引入正交频分复用调制技术(OFDM)，可实现高达3.6Mbps高数据带宽。可实现智慧城市、智能公用设施等应用所需的大型网络，其中节点可以数以千计。具有外形尺寸小、接口资源丰富、支持用户二次开发，可广泛应用于物联网行业。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E51-470NW16S
- 商品编号
- C20624986
- 商品封装
- SMD,20x20mm
- 包装方式
- 编带
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 调制方式 | GFSK；OFDM | |
| 发射功率 | 6dBm | |
| 工作电压 | 2V~5.5V | |
| 天线形式 | IPEX接口 |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 11mA | |
| 发送电流 | 81mA | |
| 接收灵敏度 | -116.8dBm | |
| 工作温度 | -40℃~+125℃ |
商品概述
E51-470NW16S 是长距离、低功耗传输的理想SoC（片上系统）硬件模组，可在密集的城市峡谷环境中以最小的数据丢失量实现长达 0.3~2.5 千米的无线广播。同时也支持Wi-SUN 现场局域网 (FAN) 中引入的正交频分复用调制技术(OFDM) ，可实现高达3.6 Mbps 的高数据带宽。随着数据速率的提高，可实现智慧城市、智能公用设施等应用所需的大型网络，其中节点可以数以千计。 E51-470NW16S 无线通信模组外形尺寸小、接口资源丰富、支持用户二次开发，可广泛应用于物联网行业。
商品特性
- 具有DSP 指令和浮点单元以实现高效信号处理的高性能32 位97.5 MHz ARM Cortex-M33
- 高达 1152 kB 的闪存程序内存
- RAM 数据内存高达 256 kB
- 高达 +16 dBm 的发射功率
- 引出多达35 个带输出状态保持和异步中断功能的通用 I/O 引脚
- 模数转换器(ADC)：12-bit @ 1 Msps；16-bit @ 76.9 ksps
- 2 × 模拟比较器(ACMP)
- 2 通道数模转换器(VDAC)
- 低能耗传感器接口(LESENSE)
- 16 通道DMA 控制器
- 12 通道周边反射系统(PRS)
- 6 个16 位定时器/计数器，带3 个比较/捕获/PWM 通道
- 2 个32 位定时器/计数器，带3 个比较/捕获/PWM 通道
- 32 位实时计数器
- 用于波形生成的24 位低能耗定时器
- 2 × 看门狗定时器
- 1 个USB2.0 全速端口（仅限设备）
- 5 × EUSART（升级版通用同步/异步接收器/发射器）
- EUSART0 在EM2 中运行
- SPI 和IrDA 受EUSART 支持
- 2 个支持SMBus 的I2C 接口
- 芯片温度传感器，在整个温度范围内具有 ±2 °C 的精度
- 2.0 至 5.5 V 电源，支持OFDM 模式供电
- -40 至 +125 摄氏度
- Wi-SUN MR OFDM MCS 0-6（所有4 选项）
- 配有DSSS 的802.15.4 SUN MR O-QPSK
- Wi-SUN FSK
- 具有全面可配置成型功能的2 (G)FSK(G)MSK
- 通过信任根和安全装载程序(RTSL) 实现安全引导
- 通过AES128/256、SHA-1、SHA-2 的DPA 对抗实现硬件加密加速（高达256 位）
- ECC（高达256 位）、ECDSA、ECDH 和J-Pake
- 真随机数发生器 (TRNG)，符合 NIST SP800-90 和AIS-31 标准
- ARM TrustZone
应用领域
- 智慧城市/市政基础设施
- 工业应用/楼宇自动化/配电自动化
- 楼宇安防系统
- 智能家居
- 智能照明/街道照明
- 高级抄表架构(AMI)
- 智能仪表/智能计量
