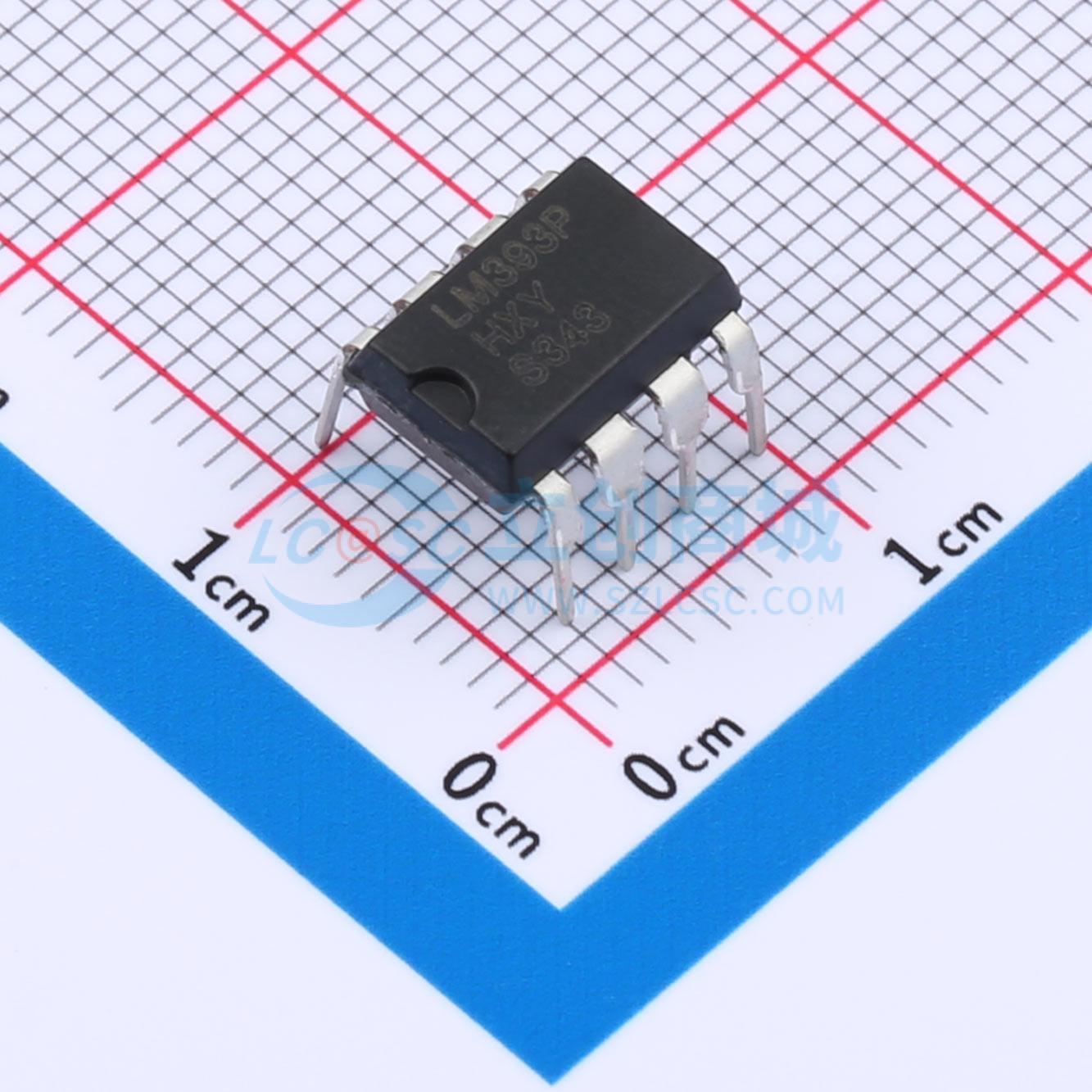

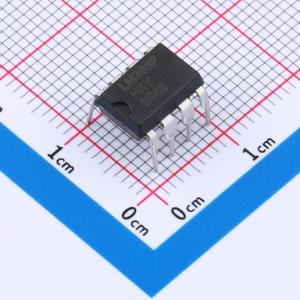

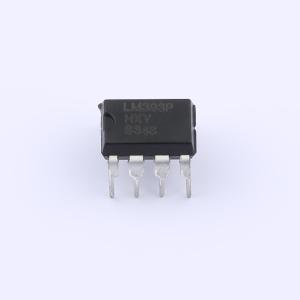

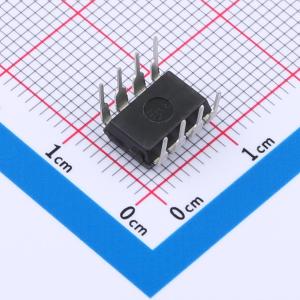

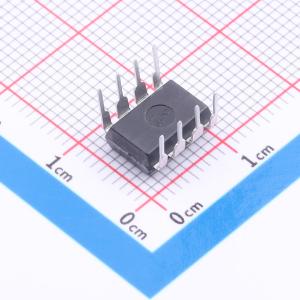

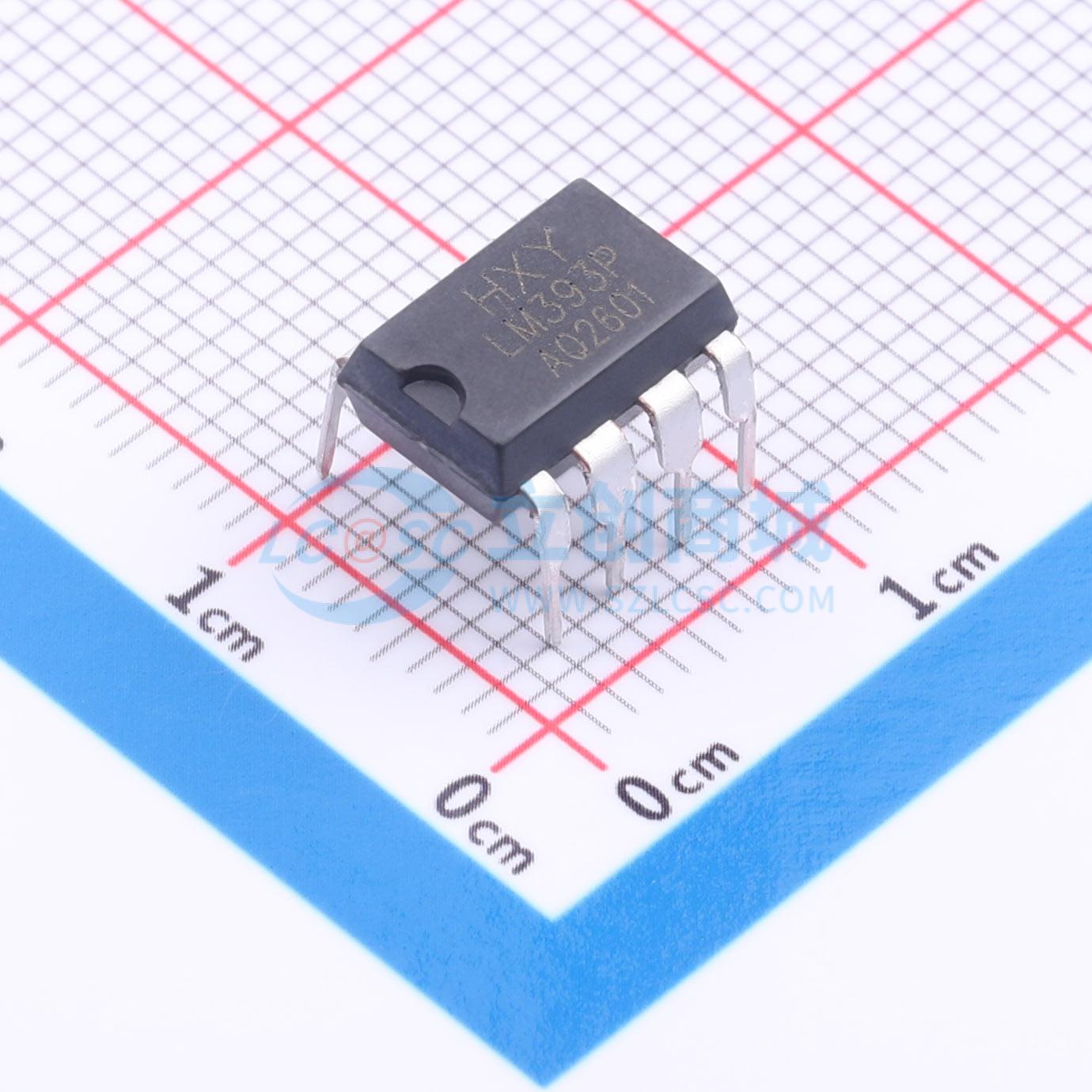

温馨提醒：图片仅供参考，商品以实物为准
LM393P-HXY
双比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电平转换器 过零检测 阈值报警系统 光电开关/接近开关 PWM生成 电池电量监测 波形整形
- 商品型号
- LM393P-HXY
- 商品编号
- C20616345
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.707071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | - | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 | |
| 输出模式 | TTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3ns | |
| 功能特性 | - |
商品概述
LM393P包含两个独立、精密的电压比较器，失调电压不超过2.0mV。该器件可在单电源或双电源下工作，其电流消耗不受电源电压幅度影响。这些比较器具备一项独特性能，即使在单电源下工作，其输入共模电压范围也能扩展至零电平。该器件主要用于消费类和工业类电子产品，采用DIP-8/SOP-8封装。
商品特性
- 工作电源电压范围宽：单电源：2.0V~36V；双电源：±1.0V~±18V
- 电源电流小：0.8mA，且与电源电压无关
- 输入偏置电流低：25nA
- 输入失调电流低：5.0nA
- 输入失调电压低：5.0mV
- 输入共模电压范围可达零电平
- 输入差分电压范围与电源电压范围一致
- 输出兼容TTL、DTL、ECL、MOS和CMOS逻辑
