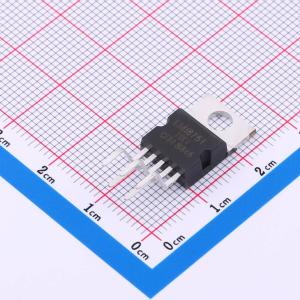

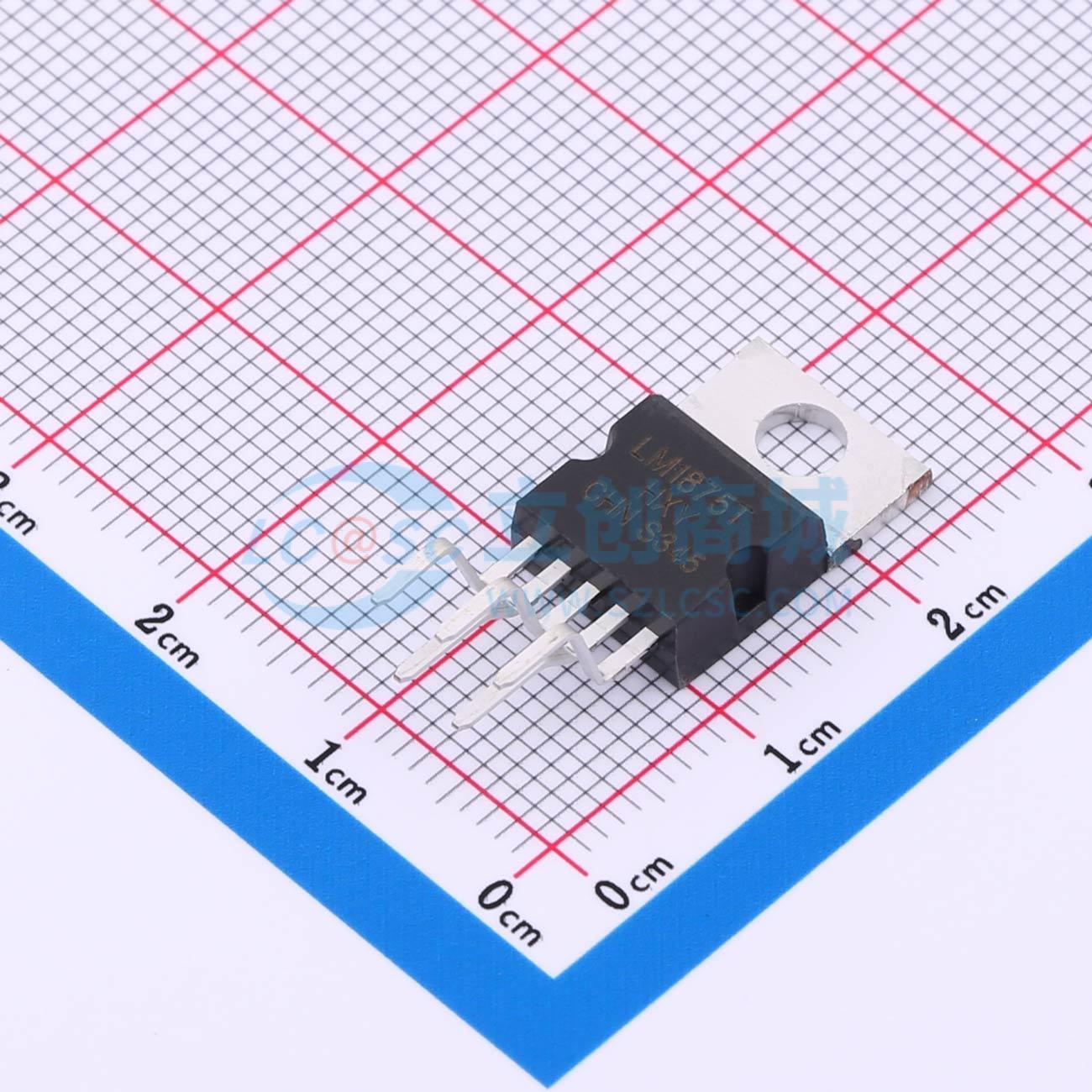

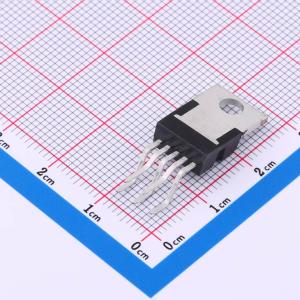

LM1875T

工作温度: 0℃~+70℃ 电源电压:60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款音频功率放大器适用于音频应用，能在0℃~+70℃环境下稳定工作，最大电源电压60V。它具备高效能、低失真特点，适用于家庭、专业音频系统，提供清晰音质。参数：工作温度0℃~+70℃，电源电压60V。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: LM1875T
商品编号: C20616362
商品封装: TO-220-5L
包装方式: 管装
商品毛重: 2.653061克(g)

商品参数

商品概述

LM1875T是一款单片功率放大器，为消费类音频应用提供极低失真和高质量性能。该器件在+25V电源下可向4Ω或8Ω负载提供20瓦功率。使用8Ω负载和+30V电源时，可提供超过30瓦的功率。该放大器设计为仅需极少外部元件即可工作。器件过载保护包括内部电流限制和热关断。LM1875T的设计利用了先进的电路技术和工艺，即使在高输出功率水平下也能实现极低的失真度。其他突出特性包括高增益、高压摆率、宽功率带宽、大输出电压摆幅、高电流能力以及非常宽的电源电压范围。该放大器内部补偿，在增益为10或更高时保持稳定。

商品特性

输出功率高达30瓦
开环电压增益典型值为90 dB
低失真：0.015%，1kHz，20W
宽功率带宽：70kHz
针对交流及直流对地短路的保护
带寄生电路的热关断保护
高电流能力：4A
宽电源电压范围：16V-60V
内部输出保护二极管
94 dB纹波抑制

应用领域

高性能音频系统
桥式放大器
立体声唱机
伺服放大器
仪器系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	-
	输出功率	-
	总谐波失真+噪声(THD+N)	0.015%
	静态电流(Iq)	70mA
	信噪比	-

	属性	参数值
	电源纹波抑制比(PSRR)	95dB
	效率	-
	输入通道数	-
	功能特性	-
	工作电压	16V~60V
	工作温度	0℃~+70℃
