温馨提醒：图片仅供参考，商品以实物为准

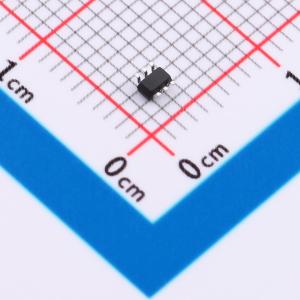

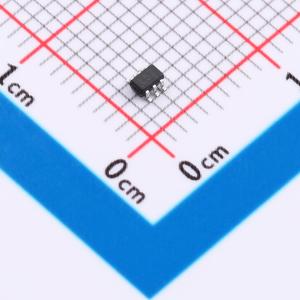

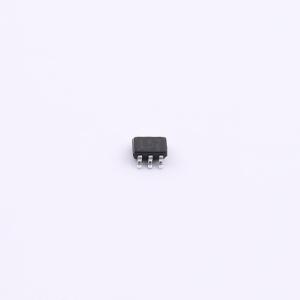

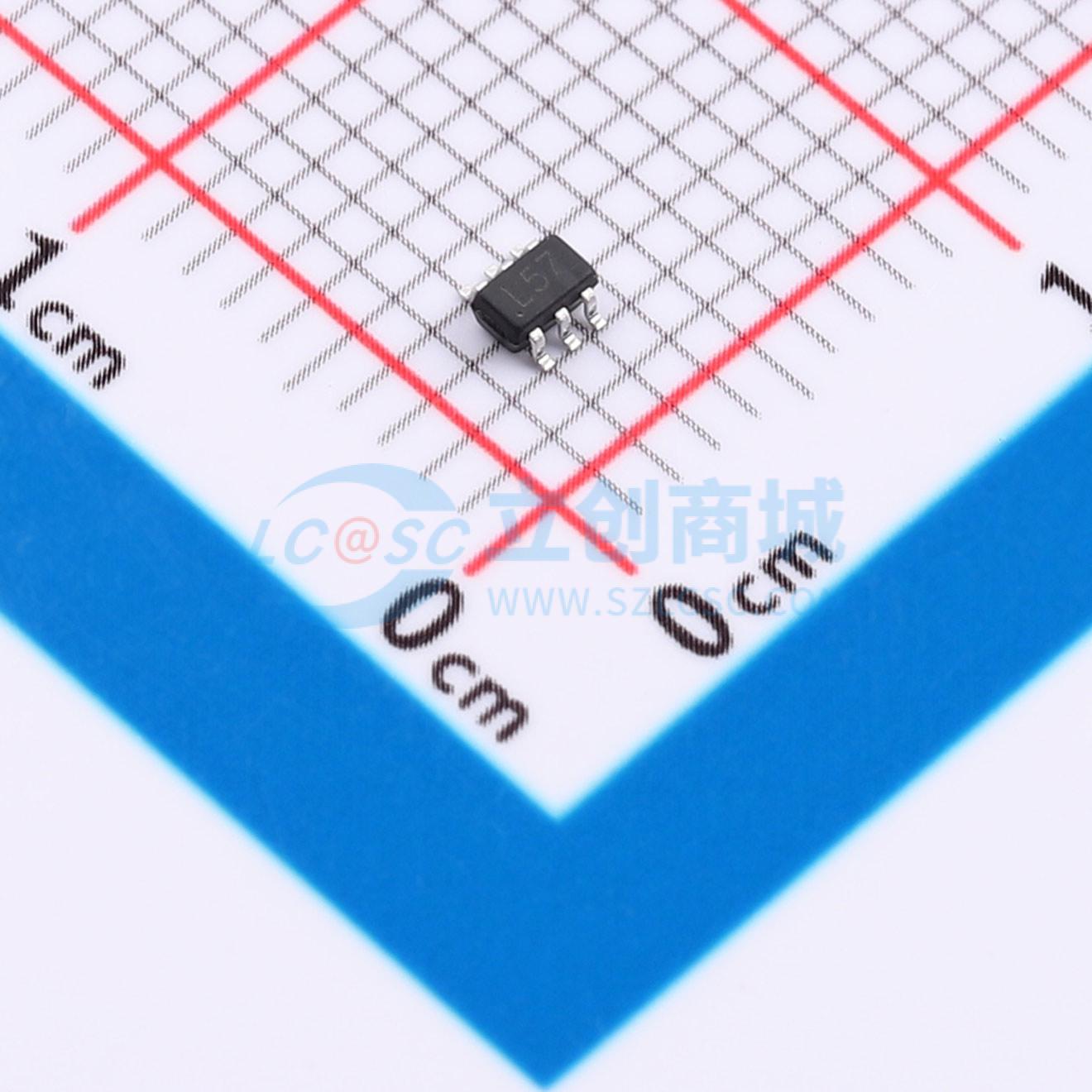

ET3157-HXY
通道1 电压: 1.65V~5.5V 导通时间5.2ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 信号切换 多路复用 电源管理 测试和测量 逻辑控制信号路由
- 商品型号
- ET3157-HXY
- 商品编号
- C20616363
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 7Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 15.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 300ps | |
| 关闭时间(toff) | 5.7ns | |
| 带宽 | 350MHz | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 800ps | |
| 功能特性 | 故障保护；无毛刺切换 |
商品概述
ET3157是一款基于CMOS工艺的模拟开关，具备低功耗、低传输延迟和低输出阻抗的特性。其模拟与数字信号的电压输出范围可从VCC延伸至GND。Select输入端具备过压保护功能，允许输入电压超过VCC，最高可达7V而不会损坏管脚。
商品特性
- 低功耗
- 高传输速度
- 标准CMOS逻辑电平翻转
- 高带宽，线性度高
- 适用于NTSC/PAL视频、音频、SPDIF和HDTV的开关应用
- 适用于时钟开关和数据选择开关
- 低输出阻抗
- 先断后开保护，防止短路
- 工作温度范围 -40°C ~ +85°C
- 封装形式 SO-70-6 (SOT-363)
应用领域
- 移动电话
- 便携式设备
- 电池供电设备
- 计算机外围设备
- 模拟集成电路设计
- 音频和视频信号路由
