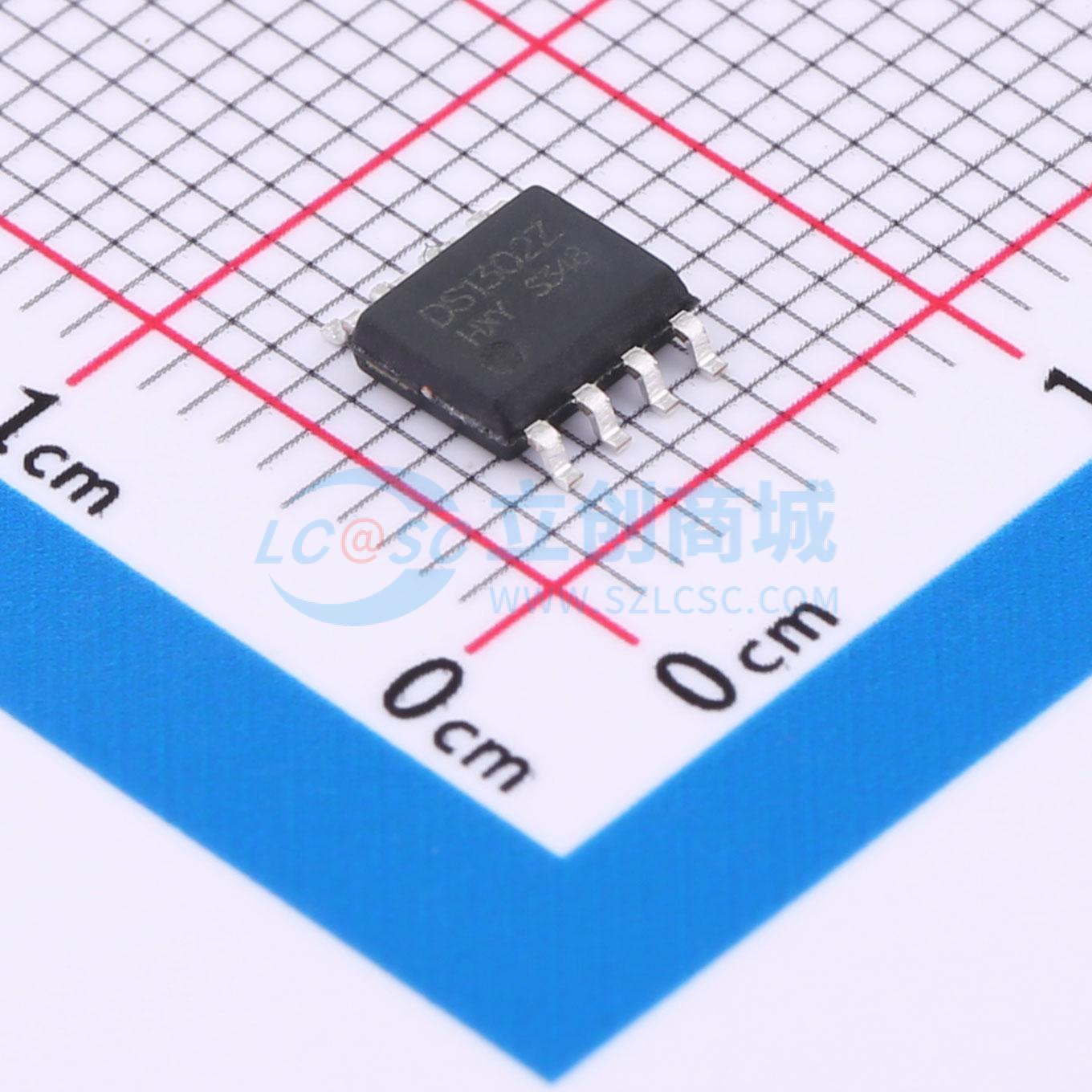

温馨提醒：图片仅供参考，商品以实物为准
DS1302ZN-HXY
工作电压: 2V~5.5V 工作温度: 0℃~+70℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款实时时钟元器件，工作电压范围为2V至5.5V，适应各种环境。其工作温度从0℃至+70℃，确保稳定运行。高精度时钟功能，为您的设备提供精确的时间管理，适用于多种应用场景，确保时间同步，提升系统可靠性。
- 商品型号
- DS1302ZN-HXY
- 商品编号
- C20616350
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.115578克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | 三线接口 | |
| 晶振类型 | 外置 | |
| 闹钟输出 | - | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 备份电源管理与电池充电；片内SRAM/NVRAM |
商品概述
DS1302ZN是一款具备慢速充电功能的实时时钟芯片，集成了实时时钟/日历和31字节的非易失性静态RAM。它通过一个简单的串行接口与微处理器通信。实时时钟/日历可对秒、分、时、日、周、月和年进行计数，并具备针对少于31天的月份进行自动日期调整以及闰年校正的功能。时钟支持24小时格式或带AM/PM指示的12小时格式。31字节的RAM可用于临时存储重要数据。采用同步串行通信，简化了与微处理器的连接，仅需三根线：RST（复位）、I/O（数据线）和SCLK（串行时钟）。数据可以单字节或多字节（最多31字节）的形式传输。该芯片在极低功耗下工作，维持数据和时钟信息所需的功耗小于1µW。
商品特性
- 可对秒、分、时、日、周、月以及带闰年补偿的年进行计数
- 提供31字节非易失性RAM，用于高速数据暂存
- 宽工作电源电压范围：2.0V ~ 5.5V
- 在2.5V电源电压下，功耗小于300nA
- 支持用于时钟或RAM数据读/写的单字节或多字节（突发）数据传送模式
- 采用简单的3线接口与微控制器通信
- TTL兼容（VCC = 5V）
- 工作温度范围：-40℃ 至 +70℃
- 封装形式：SOP-8
应用领域
- 便携式仪器
- 移动电话
- 复费率电度表
- IC卡水表
- IC卡煤气表
