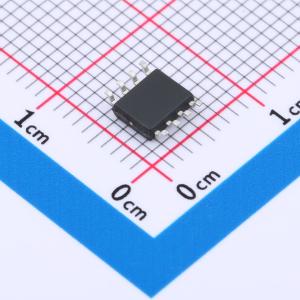

温馨提醒：图片仅供参考，商品以实物为准
DS1307ZN-HXY
工作电压: 4.5V~5.5V 工作温度: 0℃~+70℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款实时时钟元器件，工作电压介于4.5V至5.5V之间，能在0℃至+70℃的环境下稳定运行。它提供精确的时间计算功能，适用于各种需要时间同步的系统，确保数据记录和事件处理的准确性。
- 商品型号
- DS1307ZN-HXY
- 商品编号
- C20616351
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.145729克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | 两线接口 | |
| 晶振类型 | 外置 | |
| 闹钟输出 | - | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 备份电源管理与电池充电；片内SRAM/NVRAM；可编程时钟输出 |
商品概述
DS1307ZN 串行实时时钟是一款低功耗、全BCD码时钟/日历，并附带56字节非易失性SRAM。地址和数据通过2线双向总线串行传输。该时钟/日历提供秒、分、时、星期、日、月和年信息。月末日期会自动根据少于31天的月份进行调整，包括闰年修正。时钟可在24小时或12小时（带AM/PM指示）格式下运行。DS1307ZN内置电源检测电路，可检测电源故障并自动切换至电池供电。
商品特性
- 实时时钟可计数秒、分、时、日、月、星期和年，具备闰年补偿，有效期至2100年
- 56字节非易失性RAM用于数据存储
- 2线串行接口
- 可编程方波输出信号
- 自动电源故障检测和切换电路
- 在振荡器运行的电池备份模式下，功耗低于1μA
- 可选工业级温度范围：-40℃ 至 +70℃
- 通过UL认证
