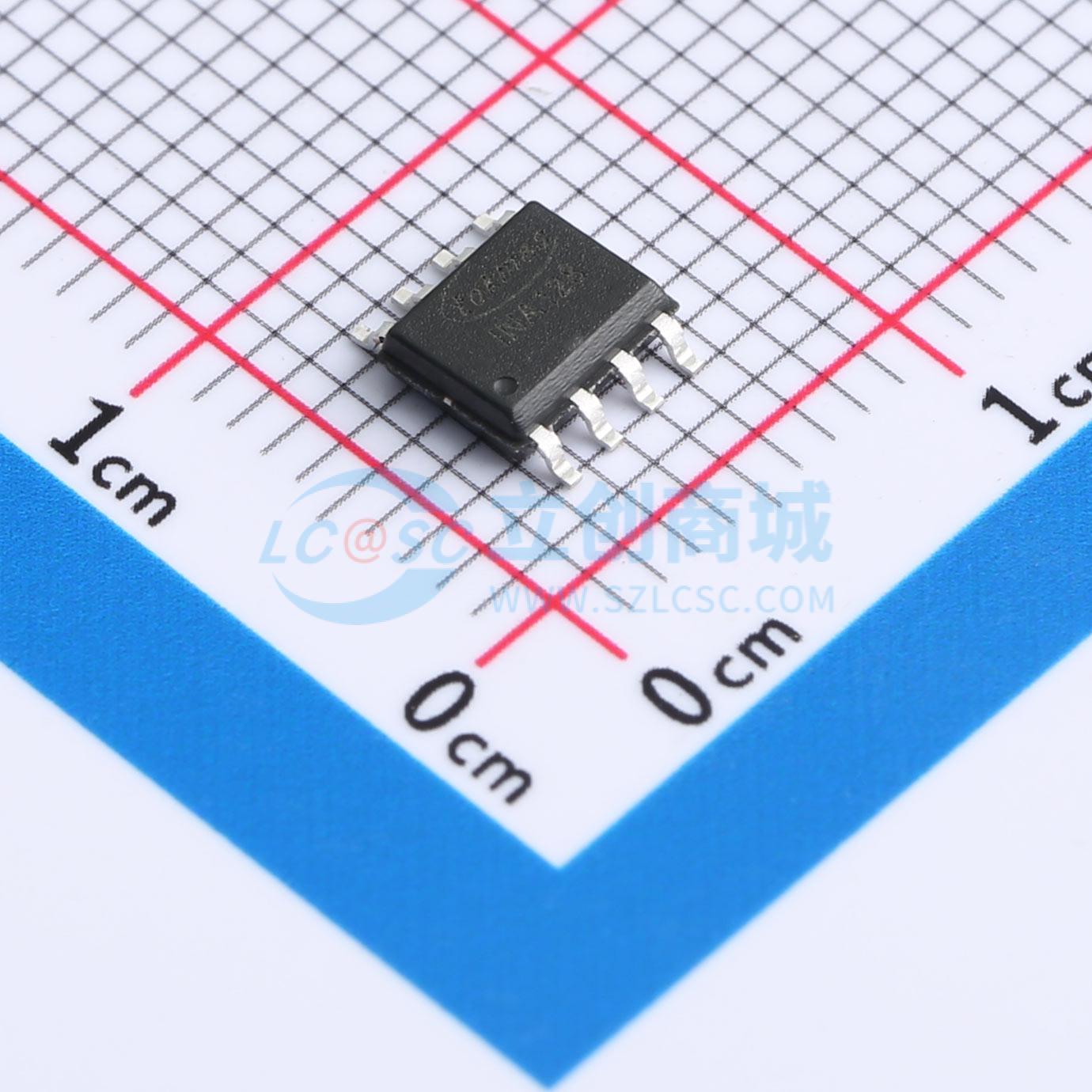

温馨提醒：图片仅供参考，商品以实物为准
INA128UA/2K5(TOKMAS)
仪表放大器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 130dB CMRR、700μA、低功耗、精密仪表放大器
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- INA128UA/2K5(TOKMAS)
- 商品编号
- C20616183
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.227333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 93dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 125uV | |
| 增益带宽积(GBP) | 3.2MHz | |
| 压摆率(SR) | 2V/us | |
| 输出电流 | 90mA | |
| 静态电流(Iq) | 3.3mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 250pA | |
| 双电源(Vee ~ Vcc) | 2.4V~18V；-18V~-2.4V | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 稳定时间 | 6.5us |
商品概述
ZJA362及ZJA3628精密、低噪声仪表放大器可以在使用一个电阻的情况下设置增益范围从1到10,000。 采用经典的三运放结构，可以提供高共模抑制比（当增益为10时达到93 dB以上），从而可以在大的外界干扰情况下对有用信号准确放大。 具备精密的直流特性和快速的交流特性。其输入失调电压低于125 μV，漂移温度系数典型值为0.3 μV/°C，输入偏置电流在0.5 nA以内，从而可以极大的简化系统校准成本。它在1 kHz的噪声为8 nV/√Hz，当增益为1时，0.1至10 Hz的噪声为2 μVPP，使其非常适合精密电路的第一级放大。在增益为10时，ZJA3622及ZJA3628的带宽为625 kHz、压摆率为2 V/μs及0.01 %建立时间6.3 μs，使其可以用于精密多通道切换的数据采集系统。在 -40°C至 +85°C的宽温度范围内保证性能。它最高供电电压达到 ±18 V，最低可以到 ±2.4 V。ZJA3622的增益设定为G = 1 + 49.4 kΩ/RG，而ZJA3628则是G = 1 + 50 kΩ/RG。
商品特性
- 一个外接电阻设置增益范围从1到10,000
- 高共模抑制比：93 dB min，G = 10
- 低输入失调电压：125 μV (最大值)
- 低输入失调电压漂移：0.3 μV/°C
- 低输入偏置电流：0.5 nA (最大值)
- 低输入电压噪声：8 nV/√Hz
- 低频噪声：2 μVPP (0.1至10 Hz，G = 1)
- 带宽：625 kHz 当G = 10
- 供电电流：3.3 mA
- 供电电压：±2.4 V至±18 V
- 宽温度范围：-40°C至 +85°C
应用领域
- 精密数据采集
- 心电监护设备
- 仪器仪表
- 桥式电路等传感器信号调理
- 工业控制
