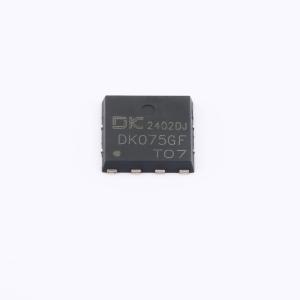

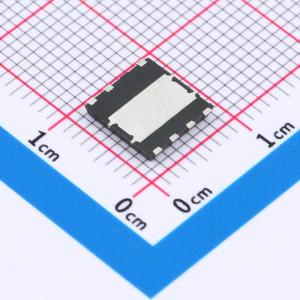

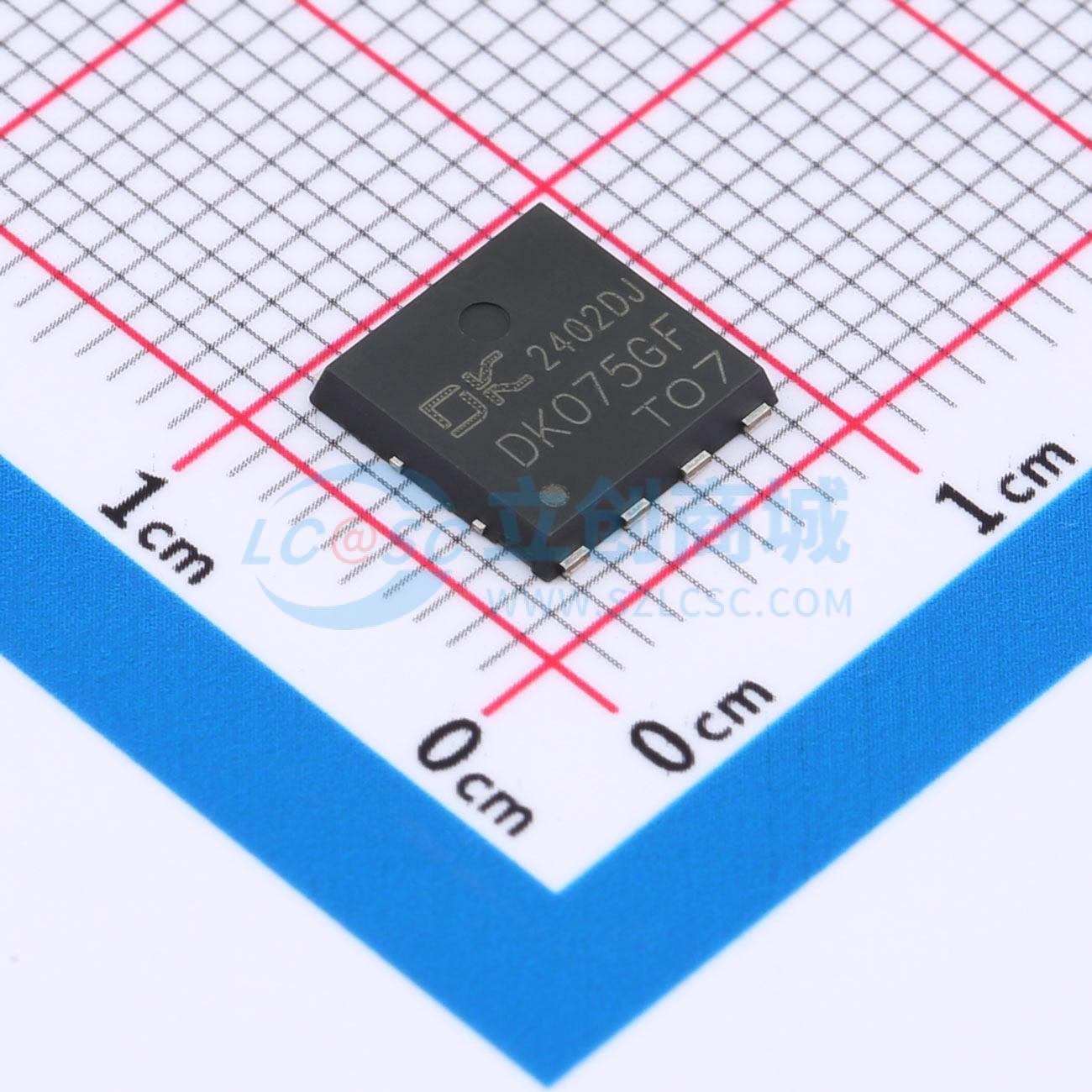

温馨提醒：图片仅供参考，商品以实物为准
DK075GF
高性能AC-DC氮化镓电源管理芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DK075GF 是一款高度集成了 700V/160mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片。DK075GF 检测功率管漏极和源极之间的电压（VDS），当 VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。DK075GF 极大的简化了反激式 AC-DC 转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK075GF 具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK075GF
- 商品编号
- C20616190
- 商品封装
- PDFN-7(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7.5V~26.5V | |
| 开关频率 | 250kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OPT)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | - | |
| 工作模式 | QR；DCM |
商品概述
DK075GF是一款高度集成了700V/160mΩ GaN HEMT的准谐振反激控制AC - DC功率开关芯片。检测功率管漏极和源极之间的电压（ΔVDS），当VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。 DK075GF极大的简化了反激式AC - DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。具备完善的保护功能：输出过压保护（OVP），VCC过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。 DK075GF是一款电流模式控制的准谐振反激AC - DC电源管理功率开关芯片。内部集成了700V/160mΩ GaN HEMT，控制电路和驱动电路，可极大减少外围电路元器件的数量，有效地降低整体成本。采用不连续电流导通模式（DCM）工作，当磁芯能量完全释放完毕，变压器的初级电感和GaN HEMT结电容谐振到最低值时，初级功率管导通，从而改善功率管开通损耗，提高整个功率范围的效率。
商品特性
- 峰值94.3%效率
- 最高支持250KHz开关频率
- 待机功耗低于50mW
- 采用QR工作模式
- 内置算法优化的谷底检测电路和谷底锁定电路
- 内置退磁检测电路
- 内置抖频电路有效改善EMI
- 内置高低压输入功率补偿电路，保证高低压下最大输出功率一致
- 无卤素且符合ROHs要求
- 封装型号PDFN8*8
应用领域
- 高功率密度快速充电器，适配器
- 笔记本电脑适配器，平板电脑适配器，机顶盒适配器等
- 辅助和待机电源
