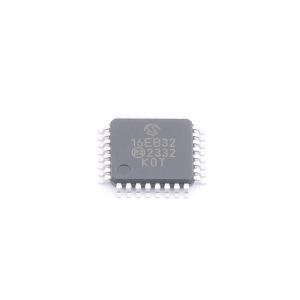

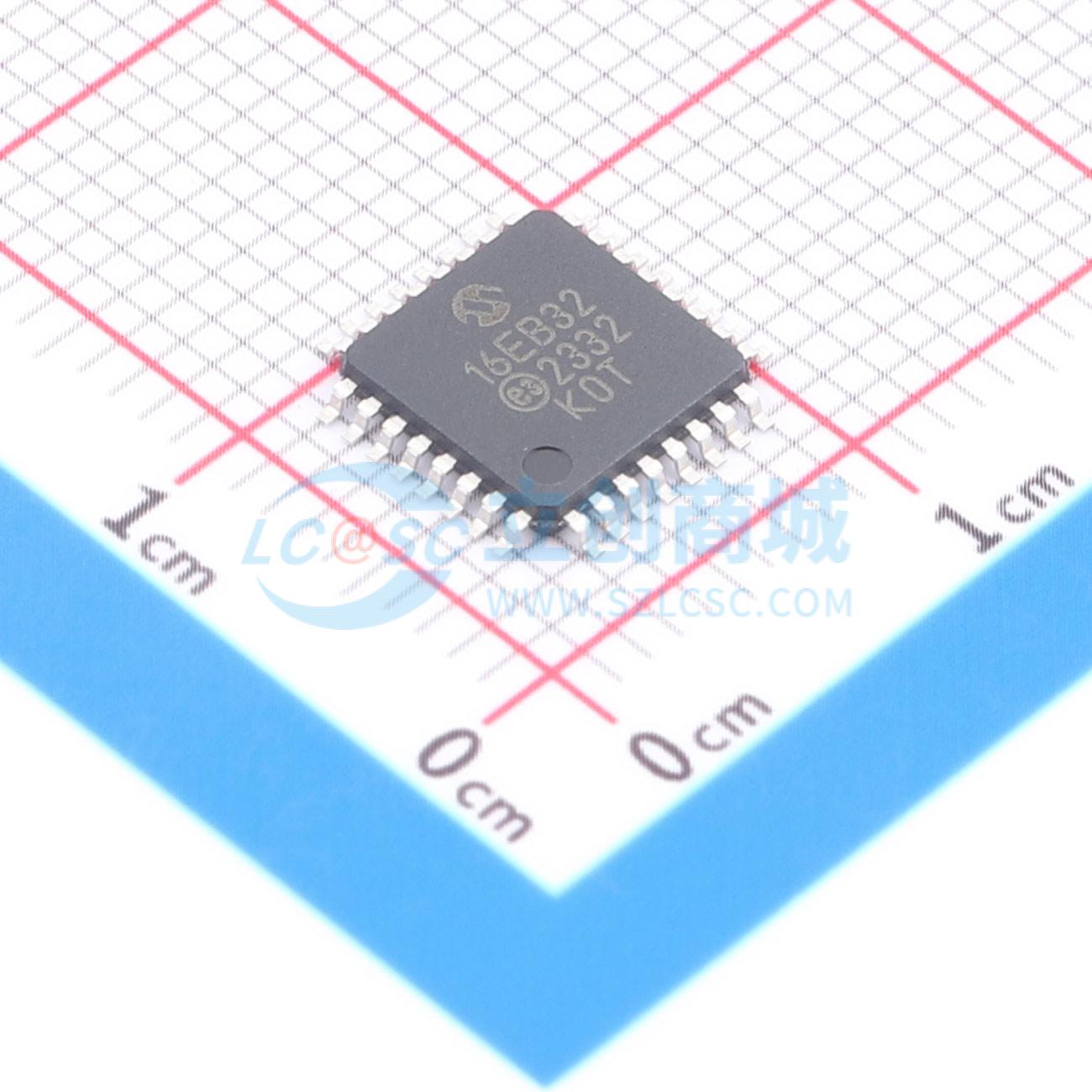

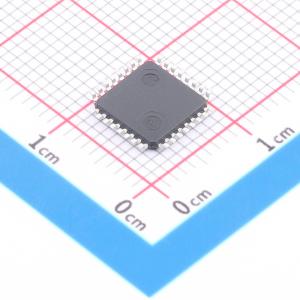

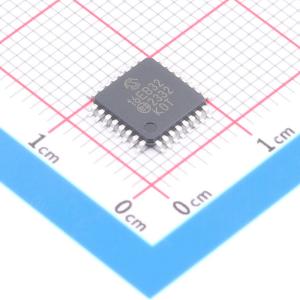

AVR16EB32-I/PT
AVR EB系列微控制器，采用AVR CPU，最高20 MHz时钟速度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 使用带有硬件乘法器的AVR CPU，时钟速度高达20 MHz，具有16 KB Flash、2 KB SRAM和512字节EEPROM，采用14、20、28或32引脚封装。采用最新技术，具有灵活的低功耗架构，包括事件系统、精确的模拟子系统和先进的数字外设。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- AVR16EB32-I/PT
- 商品编号
- C20616023
- 商品封装
- TQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.567139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 512Byte | |
| I/O数量 | 27 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；内置通用定时器；上电复位(POR)；看门狗复位；可编程看门狗；日历功能；硬件CRC |
商品概述
AVR EB系列的AVR16EB14/20/28/32微控制器采用带有硬件乘法器的AVR CPU，时钟速度高达20 MHz，在14引脚、20引脚、28引脚或32引脚封装中配备16 KB闪存、2 KB SRAM和512字节EEPROM。AVR EB系列采用了Microchip的最新技术，具有灵活的低功耗架构，包括事件系统、精确的模拟子系统和先进的数字外设。
商品特性
- AVR CPU运行速度高达20 MHz
- 单周期I/O寄存器访问
- 两级中断控制器
- 两周期硬件乘法器
- 电源电压范围：1.8 - 5.5V
- 16 KB系统内可编程闪存，支持真正的边读边写操作
- 2 KB SRAM
- 512B EEPROM
- 64B用户行非易失性存储器，可在芯片擦除期间保留数据，并可在设备锁定时进行编程
- 写入/擦除耐久性：闪存1000次循环，EEPROM 100000次循环
- 数据保留：在55℃下40年
- 上电复位（POR）电路
- 带有用户可编程电平的欠压检测器（BOD）
- 电压电平监视器（VLM），在高于BOD电平的可编程电平处产生中断
- 时钟选项：高精度内部振荡器，可选频率高达20 MHz（OSCHF）；自动调谐以提高内部振荡器精度；内部PLL高达80 MHz，用于定时器/计数器E/F型的高频操作；内部超低功耗32.768 kHz振荡器（OSC32K）；外部32.768 kHz晶体振荡器（XOSC32K）；外部时钟输入
- 单引脚统一编程和调试接口（UPDI）
- 三种睡眠模式：空闲模式，所有外设运行以实现立即唤醒；待机模式，选定外设可配置操作；掉电模式，完全保留数据
- 两个16位定时器/计数器B型（TCB），带输入捕获功能，用于捕获和信号测量
- 一个16位定时器/计数器E型（TCE），带有四个比较通道，用于PWM生成和波形扩展（WEX）
- 一个24位定时器/计数器F型（TCF），用于频率生成
- 一个16位实时计数器（RTC），可由外部晶体或内部振荡器驱动
- 一个USART，带有分数波特率发生器、自动波特率和帧起始检测功能
- 一个主机/客户端串行外设接口（SPI）
- 一个双线接口（TWI），具有双地址匹配功能
- 独立的主机和客户端操作（双模式），兼容Phillips 120标准模式（Sm，100 kHz）、快速模式（Fm，400 kHz）、快速模式加（Fm +，1 MHz）
- 事件系统，用于CPU独立且可预测的外设间信号传输
- 可配置自定义逻辑（CCL），最多四个可编程查找表（LUT）
- 一个12位、300 ksps差分模数转换器（ADC），带有可编程增益放大器（PGA）
- 两个模拟比较器（AC），具有窗口比较功能
- 多个电压基准（VREF）：1.024V、2.048V、2.500V、4.096V、VREFA、VDD
- 自动循环冗余校验（CRC）闪存程序存储器扫描
- 看门狗定时器（WDT），具有窗口模式和独立的片上振荡器
- 所有通用引脚上的外部中断
- 最多28/27个可编程I/O引脚
- 14引脚SOIC和TSSOP封装
- 20引脚SSOP和VQFN封装
- 28引脚SPDIP、SSOP和VQFN封装
- 32引脚VQFN和TQFP封装
- 工业温度范围：-40℃至85℃环境温度
- 扩展温度范围：-40℃至125℃环境温度
