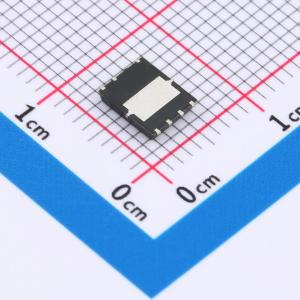

DK035G

高性能AC-DC氮化镓电源管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DK035G是一款电流模式控制的准谐振反激AC-DC电源管理功率开关芯片。内部集成了700V/600mΩ GaN HEMT，控制电路和驱动电路，可极大减少外围电路元器件的数量，有效地降低整体成本。DK035G采用不连续电流导通模式（DCM）工作，当磁芯能量完全释放完毕，变压器的初级电感和GaN HEMT结电容谐振到最低值时，初级功率管导通，从而改善功率管开通损耗，提高整个功率范围的效率。
品牌名称: DK(东科半导体)
商品型号: DK035G
商品编号: C20616201
商品封装: DFN-7(5x6)
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作模式	QR；DCM
	反馈方式	副边反馈

商品概述

DK035G是一款电流模式控制的准谐振反激AC-DC电源管理功率开关芯片。内部集成了700V/600mΩ GaN HEMT，控制电路和驱动电路，可极大减少外围电路元器件的数量，有效地降低整体成本。DK035G采用不连续电流导通模式（DCM）工作，当磁芯能量完全释放完毕，变压器的初级电感和GaN HEMT结电容谐振到最低值时，初级功率管导通，从而改善功率管开通损耗，提高整个功率范围的效率。DK035G检测功率管漏极和源极之间的电压（VDS），当VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。DK035G极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK035G具备完善的保护功能：输出过压保护（OVP），VCC过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。

商品特性

峰值93%效率
最高支持250KHz开关频率
待机功耗低于50mW
采用QR工作模式
内置算法优化的谷底检测电路和谷底锁定电路
内置退磁检测电路
内置抖频电路有效改善EMI
内置高低压输入功率补偿电路，保证高低压下最大输出功率一致
无卤素且符合ROHs要求
封装型号PDFN5*6

应用领域

高功率密度快速充电器，适配器
笔记本电脑适配器，平板电脑适配器，机顶盒适配器等
辅助和待机电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.5V~26.5V
	耗散功率(Pd)	2W
	晶体管耐压	700V
