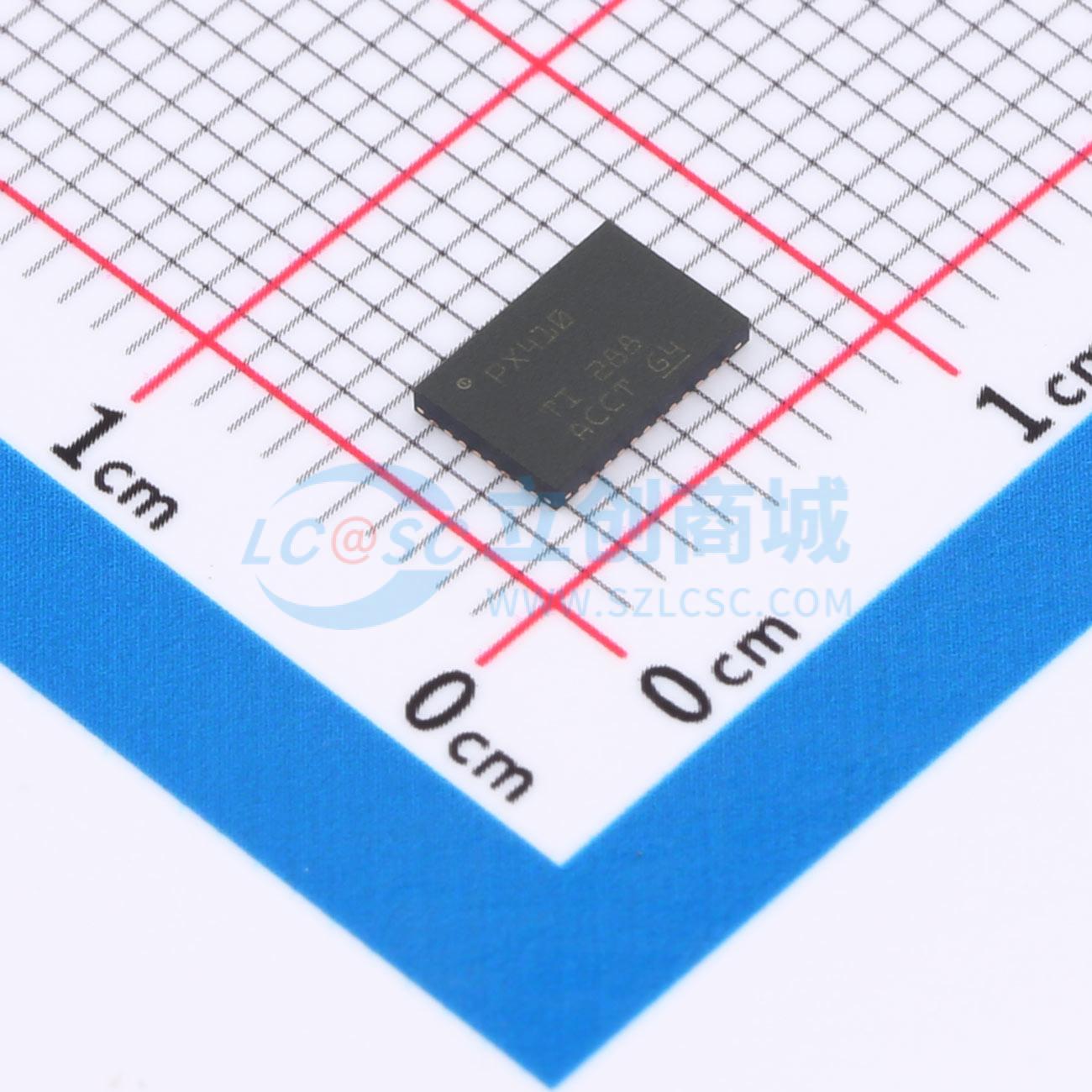

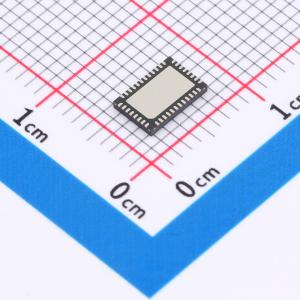

SN75LVPE3410RNQR
四通道PCI-Express3.0线性转接驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款四通道低功耗高性能线性中继器或转接驱动器，专为支持PCI Express（PCleTM）第1.0、2.0和3.0代而设计。接收器部署了连续时间线性均衡器(CTLE)，用以提供可编程高频增强功能。均衡器可以打开由于PCB布线等互连介质引起的码间串扰(ISI)而完全关闭的输入眼图。CTLE接收器后跟一个线性输出驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LVPE3410RNQR
- 商品编号
- C20616187
- 商品封装
- WQFN-40(6.1x4.1)
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | PCI/PCIE接口 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 链路宽度可配置；低功耗 |
商品概述
SN75LVPE3410 是一款四通道低功耗高性能线性中继器或转接驱动器，专为支持 PCI Express (PCIe) 第1.0、2.0 和 3.0 代而设计。SN75LVPE3410 接收器部署了连续时间线性均衡器(CTLE)，用以提供可编程高频增强功能。均衡器可以打开由于 PCB 布线等互连介质引起的码间串扰 (ISI)而完全关闭的输入眼图。CTLE 接收器后跟一个线性输出驱动器。SN75LVPE3410 的线性数据路径保留了发射预设信号的特性。线性转接驱动器成为无源通道的一部分，该通道作为一个整体进行链路训练，可获得更优发送和接收均衡设置。对这种链路训练协议进行透明管理可实现最优的电气链路和尽可能低的延迟。该器件的可编程均衡功能及其线性数据路径能够在互连通道内的实体布局方面实现最大的灵活性，并提高通道的总体性能。可通过软件（SMBus 或 I2C）或使用引脚控制来轻松应用可编程设置。SN75LVPE3410 是一款具有集成信号调节功能的四通道多速率线性中继器，四个通道彼此独立运行。每条通道均包含一个连续时间线性均衡器 (CTLE) 和一个线性输出驱动器，二者共同补偿源发送器和最终接收器之间的有损传输通道。数据路径的线性度经过专门设计，可在保持接收器均衡有效的同时保留任何传输均衡。该器件可通过两种不同的方式进行配置:引脚模式下器件控制配置仅由自举引脚完成，引脚模式足以满足许多系统实现需求；SMBus/I2C 目标模式提供更大的灵活性，要求 SMBus/I2C 控制器器件通过写入目标地址来配置SN75LVPE3410。
商品特性
- 四通道线性均衡器，可支持 PCIe 1.0/2.0/3.0 传输速率高达 8 的接口
- CTLE 在 4GHz 下可升至 12dB，有助于扩展通道覆盖范围
- 70 ps 的超低延迟
- 4 GHz 时 -17dB 的极低回波损耗
- PRBS 数据具有 60fs（典型值）的低附加随机抖动
- 3.3V 单电源
- 内部稳压器具有抗电源噪声能力
- 124mW/通道的低有功功率
- 无需散热器
- 引脚搭接或 SMBus 编程
- 通过一个或多个 SN75LVPE3410 支持 x2、x4、x8、x16 PCIe 总线宽度
- 针对 PCIe 用例的自动接收器检测
- 与协议无关的线性转接驱动器可无缝支持 PCIe 链接训练
- 0℃ 至 70℃ 的商用温度范围
- 4.0mm × 6.0mm、40 引脚 WQFN 封装
应用领域
- 台式计算机或主板
- 笔记本电脑
- 数据存储
- 工业模块化计算机
