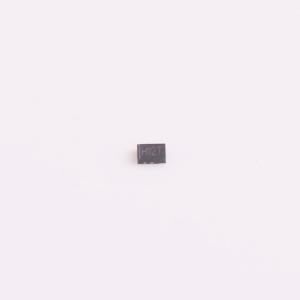

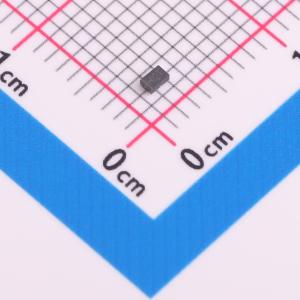

温馨提醒：图片仅供参考，商品以实物为准
H12VH16U
丝印:H12T 单向ESD 12V截止 峰值浪涌电流：100A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VC:25V@100A，CJ_Max:280pF，丝印:H12T
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H12VH16U
- 商品编号
- C20615798
- 商品封装
- DFN1610-2L
- 包装方式
- 编带
- 商品毛重
- 0.031867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 100A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.5kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 17.8V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 280pF |
商品特性
- 低漏电流
- DFN1610-2L表面贴装封装
- IEC 61000-4-2（ESD空气放电）：±30kV
- IEC 61000-4-2（ESD接触放电）：±30kV
- IEC 61000-4-5（雷击8/20μs）：100A
应用领域
- 手机
- 数码相机
- 电池保护
- 电源线保护
- 移动设备
