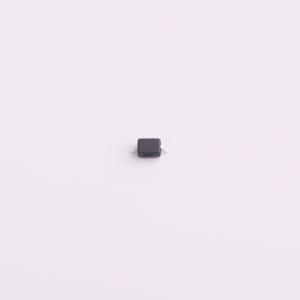

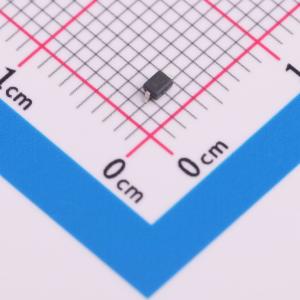

温馨提醒：图片仅供参考，商品以实物为准
H5VSD3B
丝印:AC 双向ESD 5V截止 峰值浪涌电流：25A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VC:20V@25A，CJ_Max:1.5pF，丝印:AC
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H5VSD3B
- 商品编号
- C20615806
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.038655克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 9V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品特性
- 低漏电流
- SOD-323表面贴装封装
- IEC 61000-4-2 (ESD空气放电)：±15kV
- IEC 61000-4-2 (ESD接触放电)：±8kV
- IEC 61000-4-5 (雷击浪涌 8/20μs)：25A
应用领域
- LED照明模块
- RS232/RS485接口
- CAN和LIN总线
- 便携式仪器
- 通用I/O接口
