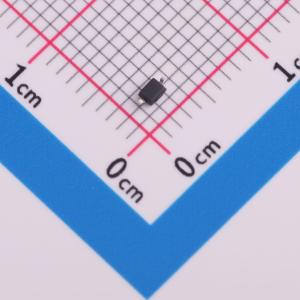

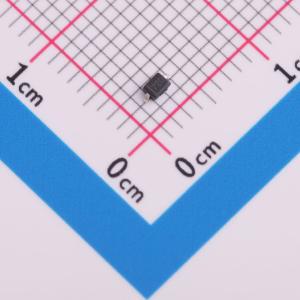

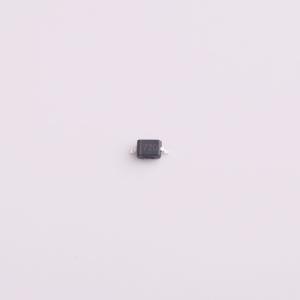

温馨提醒：图片仅供参考，商品以实物为准
H12VHD3UA
丝印:72D 单向ESD 12V截止 峰值浪涌电流：100A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VC:25V@100A，CJ_Max:350pF，丝印:72D
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H12VHD3UA
- 商品编号
- C20615810
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.038017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 100A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.5kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 350pF |
商品特性
- 低漏电流
- SOD-323表面贴装封装
- IEC 61000-4-2 (ESD空气放电)：±30kV
- IEC 61000-4-2 (ESD接触放电)：±30kV
- IEC 61000-4-5 (雷击 8/20μs)：100A
应用领域
- 笔记本电脑
- 手机
- 数码相机
- 个人数字助理
