温馨提醒：图片仅供参考，商品以实物为准

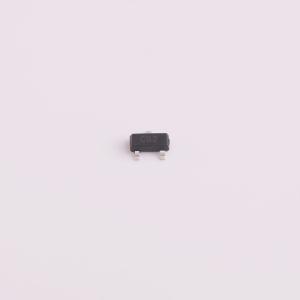

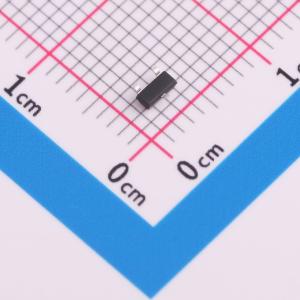

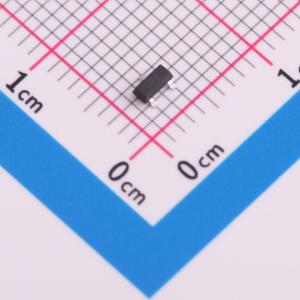

H24VNT2B
丝印:CB2 双向ESD 24V截止 峰值浪涌电流：7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VC:55V@7A，CJ_Max:36pF，丝印:CB2
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H24VNT2B
- 商品编号
- C20615827
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042742克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 385W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 30V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 36pF |
商品特性
- 低漏电流
- SOT-23表面贴装封装
- IEC 61000-4-2（ESD空气放电）：±30kV
- IEC 61000-4-2（ESD接触放电）：±30kV
- IEC 61000-4-5（雷击 8/20μs）：7A
应用领域
- 汽车应用
- CAN总线
- 电子控制单元
- 车身控制单元
- ADAS控制单元
- 动力总成控制单元
