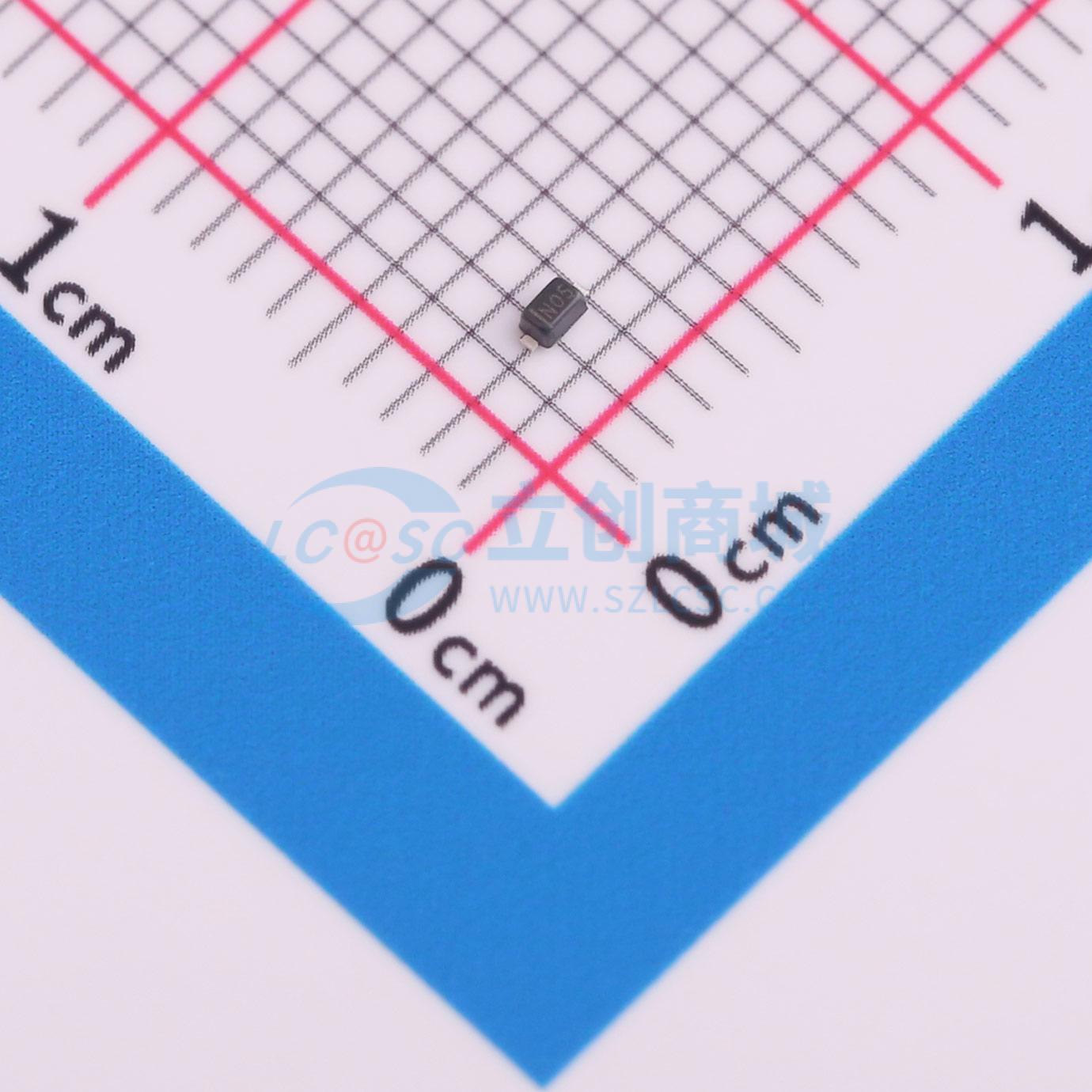

温馨提醒：图片仅供参考，商品以实物为准

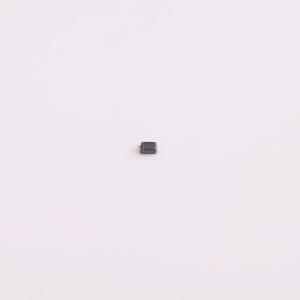

H5VND5UB
丝印:N05 单向ESD 5V截止 峰值浪涌电流：6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VC:18.6V@9A，CJ_Max:80pF，丝印:N05
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H5VND5UB
- 商品编号
- C20615819
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.031405克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 165W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品特性
- 低漏电流
- SOD-523表面贴装封装
- IEC 61000-4-2 (ESD空气放电): ±30kV
- IEC 61000-4-2 (ESD接触放电): ±30kV
- IEC 61000-4-5 (雷击浪涌 8/20 μs): 9A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器和数码相机
- 外设和音频播放器
- 工业设备
