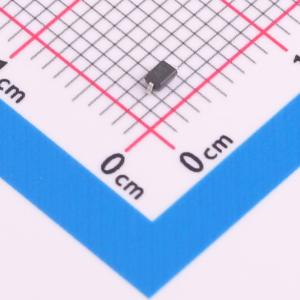

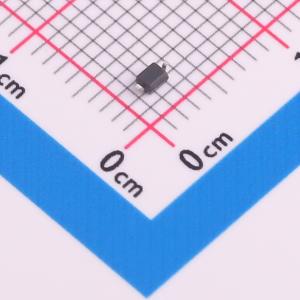

温馨提醒：图片仅供参考，商品以实物为准
H4V5HD3B
丝印:A5 双向ESD 4.5V截止 峰值浪涌电流：40A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VC:10V@40A，Cj_Typ:100pF，丝印:A5
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H4V5HD3B
- 商品编号
- C20615803
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 40A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品特性
- 低漏电流
- SOD-323表面贴装封装
- IEC 61000-4-2（ESD空气放电）：±30kV
- IEC 61000-4-2（ESD接触放电）：±30kV
- IEC 61000-4-5（雷电浪涌 8/20μs）：40A
应用领域
- LED照明模块
- RS232/RS485
- CAN和LIN总线
- 便携式仪器
- 通用I/O
- 汽车应用
