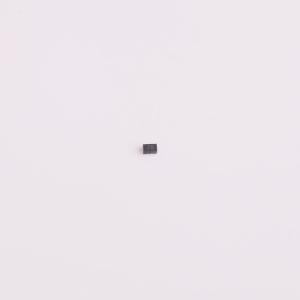

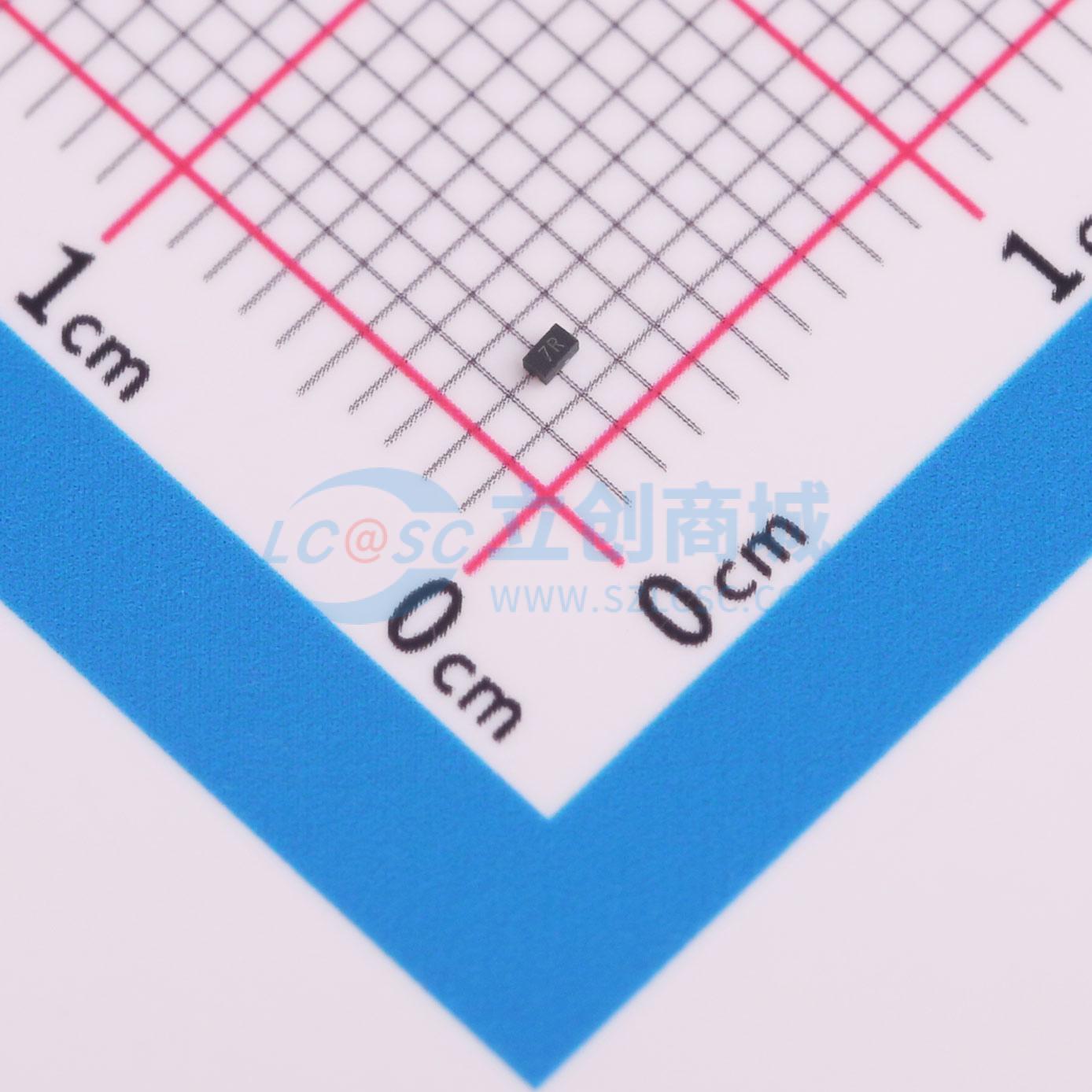

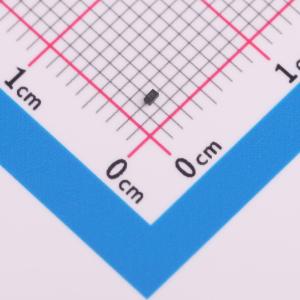

温馨提醒：图片仅供参考，商品以实物为准
H7VL10B
丝印:7R 双向ESD 7V截止 峰值浪涌电流：12A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VC:16.7V@12A，CJ_Max:20pF，丝印:7R
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H7VL10B
- 商品编号
- C20615787
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.031092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 16.7V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 10V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品特性
- 低漏电流
- DFN1006 表面贴装封装
- IEC 61000-4-2（静电放电空气放电）：±30kV
- IEC 61000-4-2（静电放电接触放电）：±30kV
- IEC 61000-4-5（雷电 8/20μs）：12A
应用领域
- 蜂窝手机及配件
- 个人数字助理
- 笔记本电脑与手持设备
- 便携式仪器、数码相机
- 外设、音频播放器、工业设备
