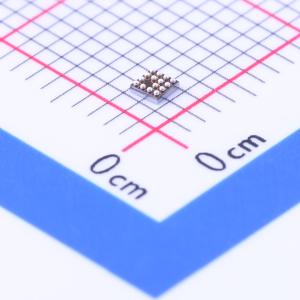

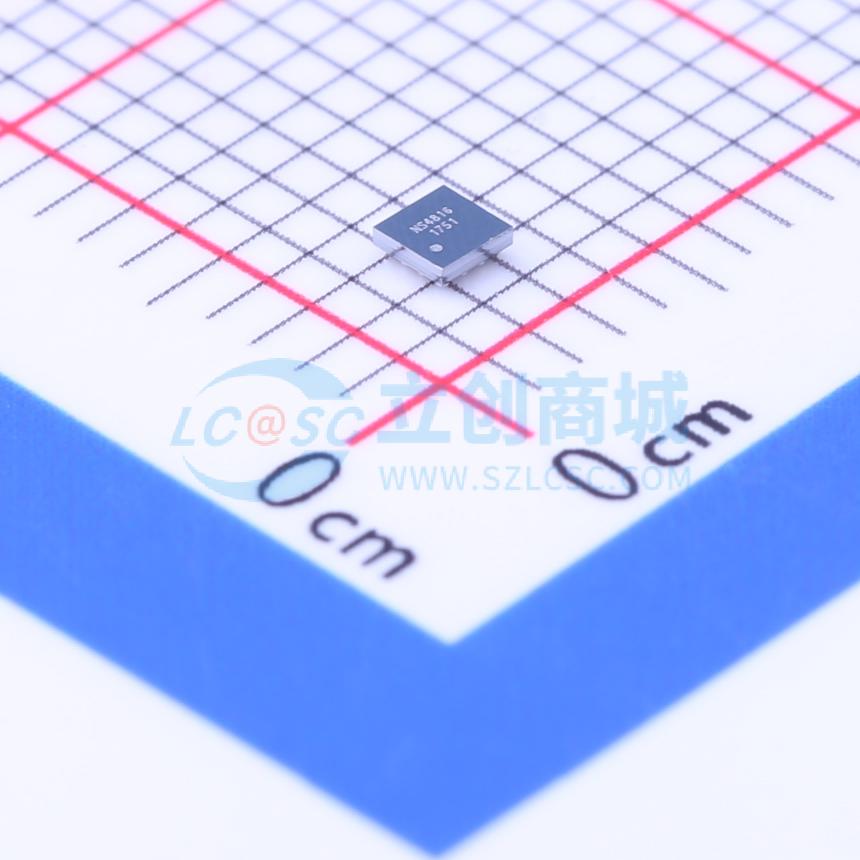

温馨提醒：图片仅供参考，商品以实物为准
NS4816
多级恒定输出功率G类放大器 内置AGC功能 1.2W 1W 0.8W 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NS4816 是一款带有自动增益控制（AGC）功能、内置高效电荷泵升压电源的免滤波器 G 类音频功率放大器。芯片持续地检测输出功率并相应调整内部增益，以避免扬声器长时间的过载。 内部集成的电荷泵可以为功放的输出级产生 5.9V 的供电电压。
- 品牌名称
- Nsiway(纳芯威)
- 商品型号
- NS4816
- 商品编号
- C219022
- 商品封装
- WLCSP
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | G类功放 | |
| 输出功率 | - | |
| 工作电压 | 3V~5V | |
| 总谐波失真+噪声(THD+N) | 0.015% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 12.6mA | |
| 信噪比 | 90dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -80dB | |
| 效率 | 81% |
商品概述
NS4816 是一款带有自动增益控制（AGC）功能、内置高效电荷泵升压电源的免滤波器 G 类音频功率放大器。芯片持续地检测输出功率并相应调整内部增益，以避免扬声器长时间的过载。 内部集成的电荷泵可以为功放的输出级产生 5.9V 的供电电压。在 8Ω 负载和锂电池供电条件下，可以持续输出 1W 的恒定功率（THD+N = 1%）。NS4816 最高效率高达 81%，极大延长了播放音乐时电池的续航时间。 带有多级恒定输出功率的 AGC 技术可以帮助设计人员选择合适的功率用以匹配不同的扬声器。 NS4816 采用 WLCSP 封装 (1.63mm * 1.63mm)。
商品特性
- 内置 AGC 功能，3 级恒定输出功率控制
- 1.2W, 1W, 0.8W(8Ω)
- 内置电荷泵电源系统
- 高工作效率：81%
- 最大输出功率 Po = 2.2W (RL = 8Ω, VDD = 4.2V, THD + N = 10%)
- 低 THD+N = 0.015% (f = 1kHz, RL = 8Ω, Po = 0.5W, VDD = 3.8V)
- 内置热保护和过压保护功能
- 内置 Pop 和 Click 噪声抑制
- 高抗射频干扰能力
- 一线脉冲控制
- WLCSP 封装 (1.63mm * 1.63mm)
应用领域
- 移动手机和平板
- 便携媒体播放器
