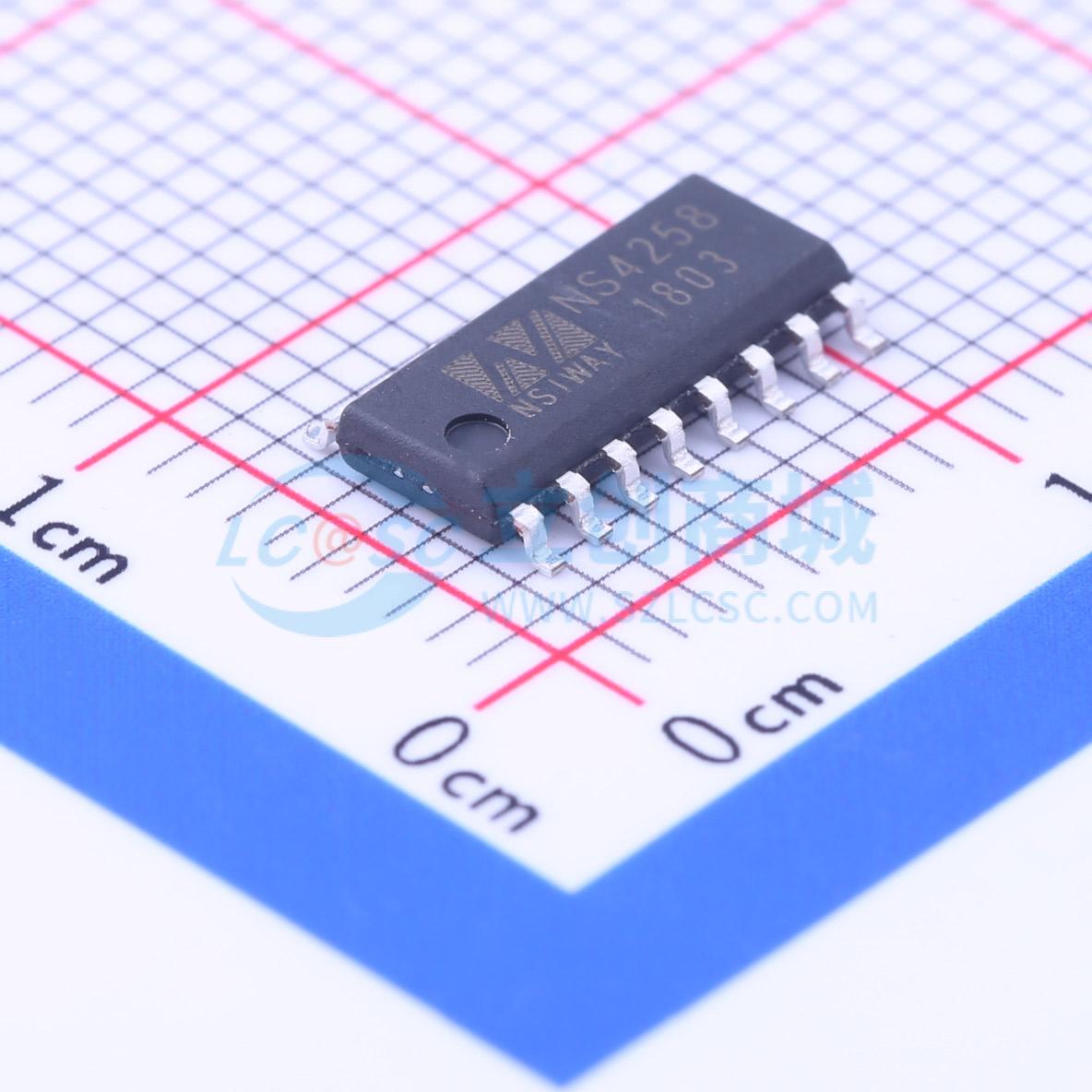

温馨提醒：图片仅供参考，商品以实物为准
NS4258
低静噪，5W双声道，AB/D双模音频功放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NS4258是一款全差分输入，超低噪声，防失真，无需滤波器，5Wx2双声道AB类D类切换音频功放。采用全差分输入设计，有较好的共模噪声抑制特性。采用先进技术，在全带宽范围内极大地提高信噪比，最大限度地降低了底噪声。
- 品牌名称
- Nsiway(纳芯威)
- 商品型号
- NS4258
- 商品编号
- C219020
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 3.2Wx2@4Ω | |
| 工作电压 | 2.8V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.05% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 85dB；-95dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -60dB；-65dB | |
| 效率 | 85% |
商品概述
NS4258是一款全差分输入，超低噪声，防失真，无需滤波器，5W×2双声道AB类D类切换音频功放。采用全差分输入设计，有较好的共模噪声抑制特性。采用先进技术，在全带宽范围内极大地提高信噪比，最大限度地降低了底噪声。独特的防失真(NCN)功能可有效防止输入信号过载导致的输出信号失真，实现更舒适的听觉感受，同时可有效保护在大功率输出时扬声器不被损坏。AB/D类工作模式可通过一个控制管脚高低电平切换，以匹配不同的应用环境。其输出无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。在5V的工作电压时，每个通道能够向2Ω负载提供5W的输出功率。内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。利用扩频技术充分优化全新电路设计，D类模式下高达85%以上的效率更适合低电压，高功率输出的音频系统。提供eTSSOP-20和SOP-16封装，额定的工作温度范围为 -40°C至85°C。
商品特性
- 输出功率：3.2W×2(4Ω负载)，5.2W×2(2Ω负载)
- 超低底噪：90μV
- 工作电压范围：2.8V~5.5V
- 0.05% THD（2W输出功率、5V电源、2Ω负载、ClassD）
- AB类D类切换功能
- 防失真(NCN)功能
- 差分输入方式
- 优异的“上电，掉电”噪声抑制
- 高达85%的效率
- 过流保护、过热保护、欠压保护
- eTSSOP-20，SOP-16封装
应用领域
- 蓝牙音响
- 其他便携式音响
