温馨提醒：图片仅供参考，商品以实物为准

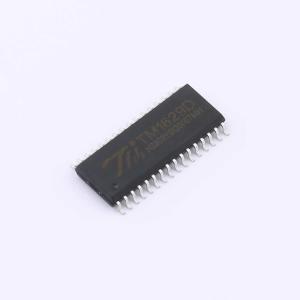

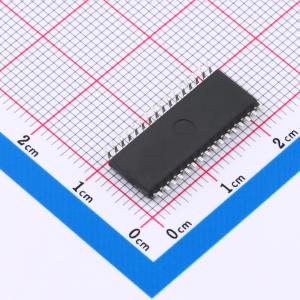

TM1629D(TA2009B)
LED驱动控制专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1629D是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。替代TM1629D-SOP32-TA1319
- 品牌名称
- TM(天微)
- 商品型号
- TM1629D(TA2009B)
- 商品编号
- C20611983
- 商品封装
- SOP-32
- 包装方式
- 管装
- 商品毛重
- 1.158523克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ |
商品概述
TM1629D是带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。主要应用于冰箱、空调 、家庭影院等产品的高段位显示屏驱动。
商品特性
- 采用功率CMOS工艺
- 显示模式12段×8位
- 键扫描（8×4 bit）
- 辉度调节电路（占空比8级可调）
- 串行接口（CLK，STB，DIO）
- 振荡方式：RC振荡（450kHz ±5%）
- 内置上电复位电路
- 采用SOP32封装
应用领域
- 冰箱
- 空调
- 家庭影院
