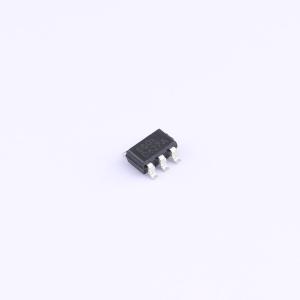

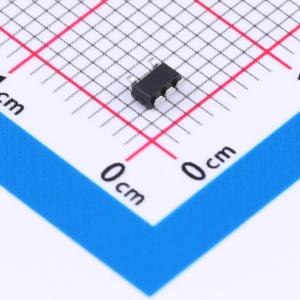

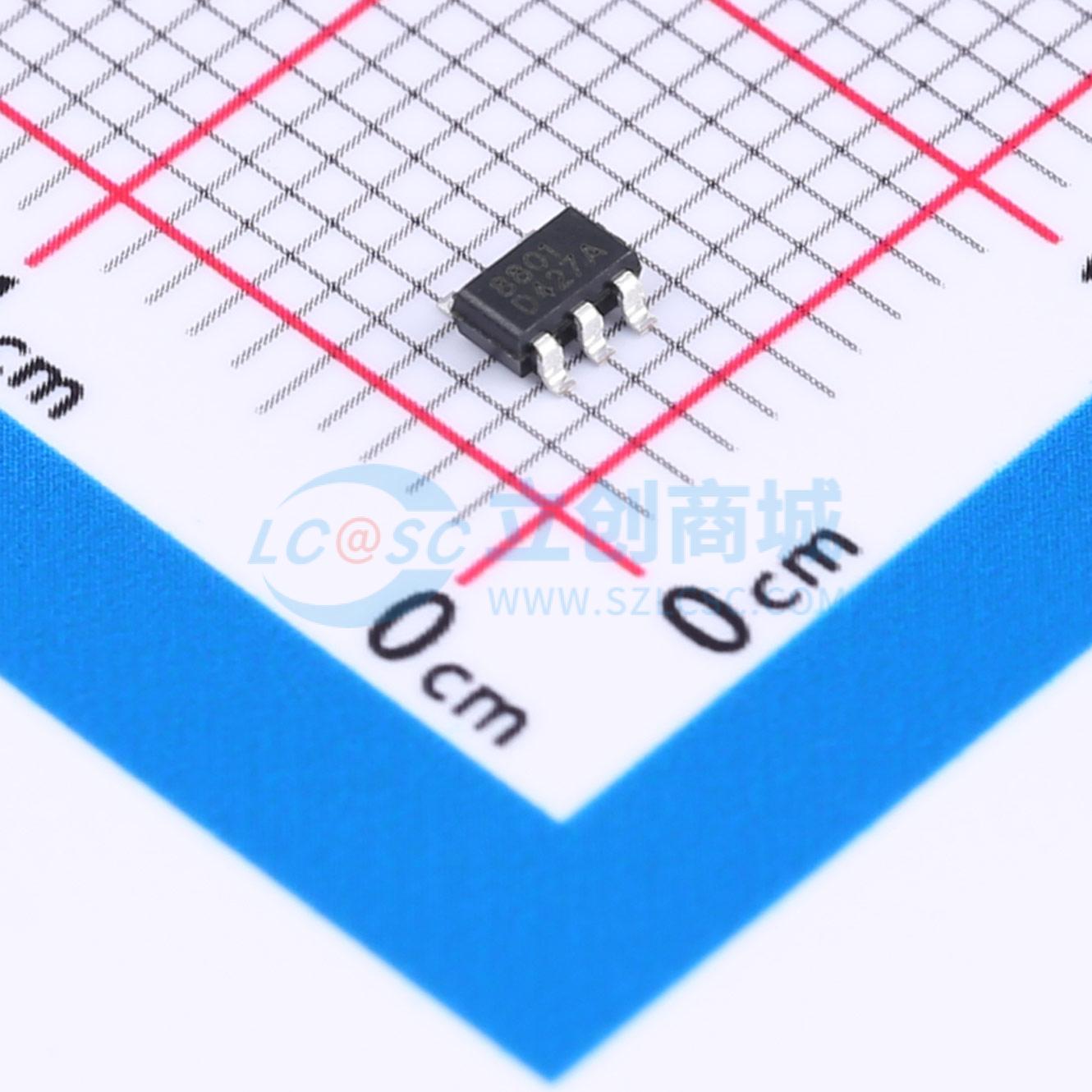

RS8801HXF5
门极驱动RS8801
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低成本栅极驱动设备，可有效替代NPN和PNP分立解决方案。具有5A峰值源极和灌电流对称驱动能力。能够处理输入处的负电压（-4V）。快速传播延迟（典型值11ns）
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8801HXF5
- 商品编号
- C20611882
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 8.5ns | |
| 下降时间(tf) | 7ns | |
| 传播延迟 tpLH | 11ns | |
| 传播延迟 tpHL | 14ns | |
| 特性 | 欠压保护 | |
| 工作温度 | -40℃~+140℃ | |
| 输入高电平(VIH) | 1V~2.8V |
商品概述
低成本栅极驱动器件，可出色替代NPN和PNP分立解决方案；5A峰值源极和灌极对称驱动；能够处理输入处的负电压（-4V）；快速传播延迟（典型值11ns）；快速上升和下降时间（典型值分别为8.5ns和7ns）；4.5V至18V单电源范围；在VDD欠压锁定（UVLO）期间输出保持低电平（确保上电和下电时无毛刺运行）；TTL和CMOS兼容的输入逻辑阈值（与电源电压无关）；具有迟滞逻辑阈值，具备高抗噪性；双输入设计（可选择反相（IN-引脚）或同相（IN+引脚）驱动配置）；未使用的输入引脚可用于使能或禁用功能；输入引脚浮空时输出保持低电平；输入引脚的绝对最大电压电平不受VDD引脚偏置电源电压限制；工作温度范围为-40℃至+140℃；微型封装：SOT23 - 5。
RS8801单通道、高速、低端栅极驱动器件能够有效驱动MOSFET和IGBT功率开关。采用从本质上最小化直通电流的设计，RS8801能够向容性负载提供和吸收高峰值电流脉冲，具备轨到轨驱动能力，典型传播延迟极小，仅为11ns。
RS8801器件能够处理输入处的-4V电压。在VDD = 12V时，RS8801可提供5A的源极和灌极峰值驱动电流能力。
RS8801设计用于在4.5V至18V的宽VDD范围和-40℃至140℃的宽温度范围内工作。VDD引脚上的内部欠压锁定（UVLO）电路可在VDD工作范围之外将输出保持在低电平。能够在低电压水平（如低于5V）下工作，再加上一流的开关特性，特别适合驱动新兴的宽带隙功率开关器件，如GaN功率半导体器件。
RS8801系列采用绿色SOT23 - 5封装。其工作环境温度范围为-40℃至+140℃。
商品特性
- 低成本栅极驱动器件，可出色替代NPN和PNP分立解决方案；
- 5A峰值源极和灌极对称驱动；
- 能够处理输入处的负电压（-4V）；
- 快速传播延迟（典型值11ns）；
- 快速上升和下降时间（典型值分别为8.5ns和7ns）；
- 4.5V至18V单电源范围；
- 在VDD欠压锁定（UVLO）期间输出保持低电平（确保上电和下电时无毛刺运行）；
- TTL和CMOS兼容的输入逻辑阈值（与电源电压无关）；
- 具有迟滞逻辑阈值，具备高抗噪性；
- 双输入设计（可选择反相（IN-引脚）或同相（IN+引脚）驱动配置）；
- 未使用的输入引脚可用于使能或禁用功能；
- 输入引脚浮空时输出保持低电平；
- 输入引脚的绝对最大电压电平不受VDD引脚偏置电源电压限制；
- 工作温度范围为-40℃至+140℃；
- 微型封装：SOT23 - 5。
应用领域
- 开关模式电源；
- DC - DC转换器；
- 数字电源控制器的配套栅极驱动器件；
- 太阳能、电机控制、不间断电源（UPS）；
- 新兴宽带隙功率器件（如GaN）的栅极驱动器。
