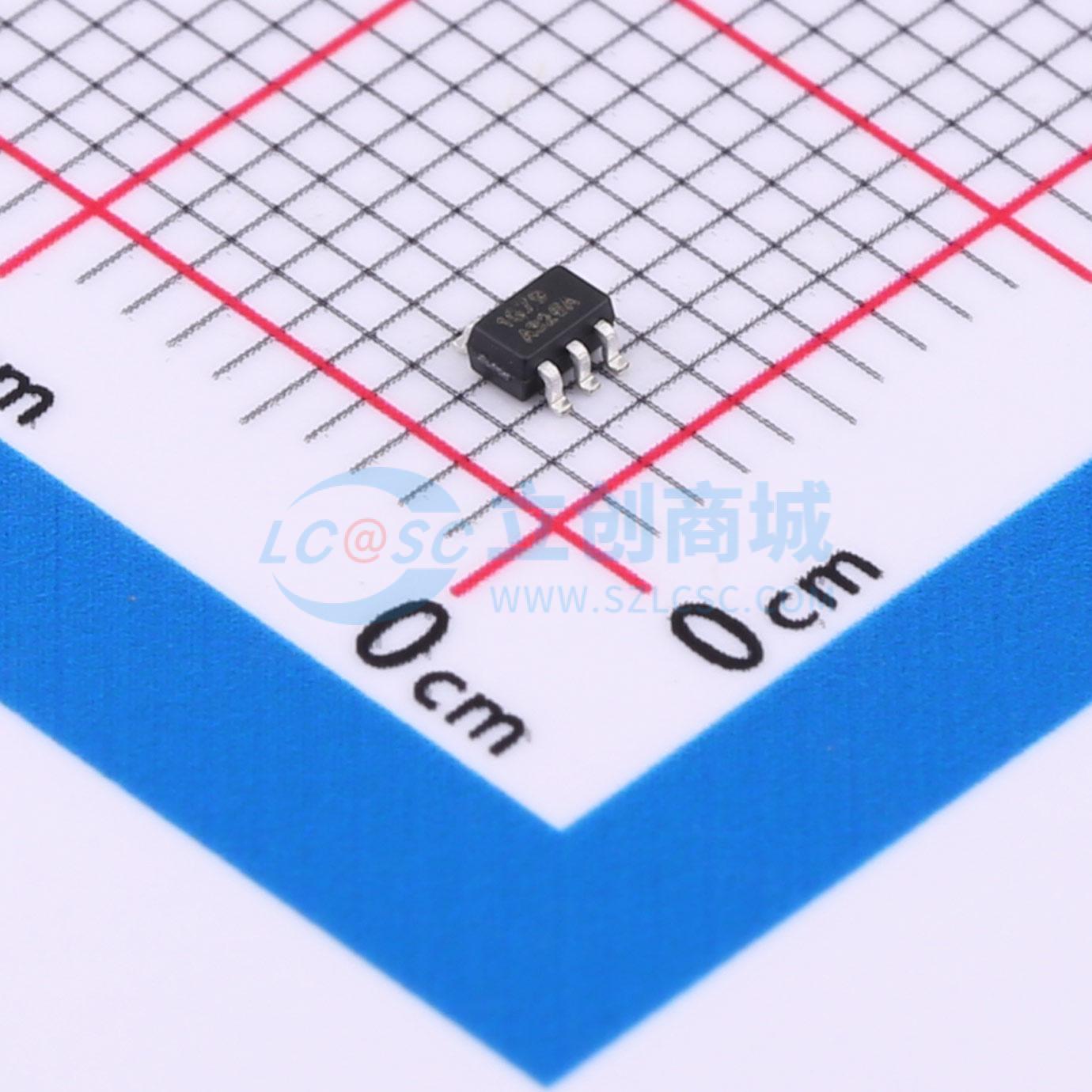

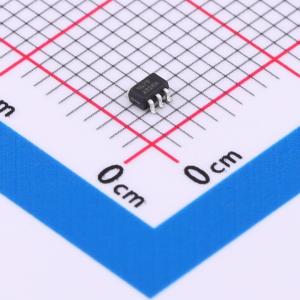

温馨提醒：图片仅供参考，商品以实物为准
RS1G79XC5
逻辑门RS1G79
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于1.65V至5.5V的VCC操作。当数据输入（D）的数据满足建立时间要求时，数据会在时钟脉冲的上升沿传输到Q输出。时钟触发发生在电压电平上，与时钟脉冲的上升时间没有直接关系。在保持时间间隔之后，可以更改D输入的数据而不影响输出电平。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G79XC5
- 商品编号
- C20611888
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 155MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 100nA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 1ns | |
| 保持时间 | 1ns |
商品概述
RS1G79单正沿触发D型触发器设计用于1.65V至5.5V的VCC工作电压。当数据输入（D）端的数据满足建立时间要求时，数据会在时钟脉冲的上升沿传输到Q输出端。时钟触发发生在特定电压电平，与脉冲上升时间无关。在保持时间间隔之后，D输入端的数据可以改变而不影响输出电平。
