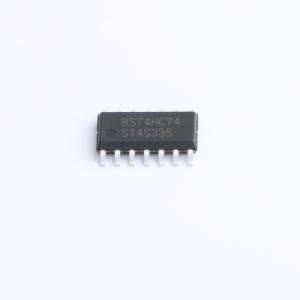

温馨提醒：图片仅供参考，商品以实物为准
RS74HC74XP
逻辑RS74HC74
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS74HC74双正边沿触发D型触发器专为1.65V至5.5V的VCC电源电压工作而设计。RS74HC74具有独立的数据（nD）、时钟（nCP）、置位（n̅SD）和复位（n̅RD）输入，以及互补的nQ和nQ̅输出。在nD输入端的数据，若满足时钟从低到高转换时的建立时间和保持时间要求，将被存储在触发器中并出现在nQ输出端
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS74HC74XP
- 商品编号
- C20611903
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.1535克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 155MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 1.4ns@5V | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 100nA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 |
