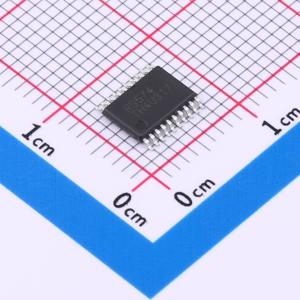

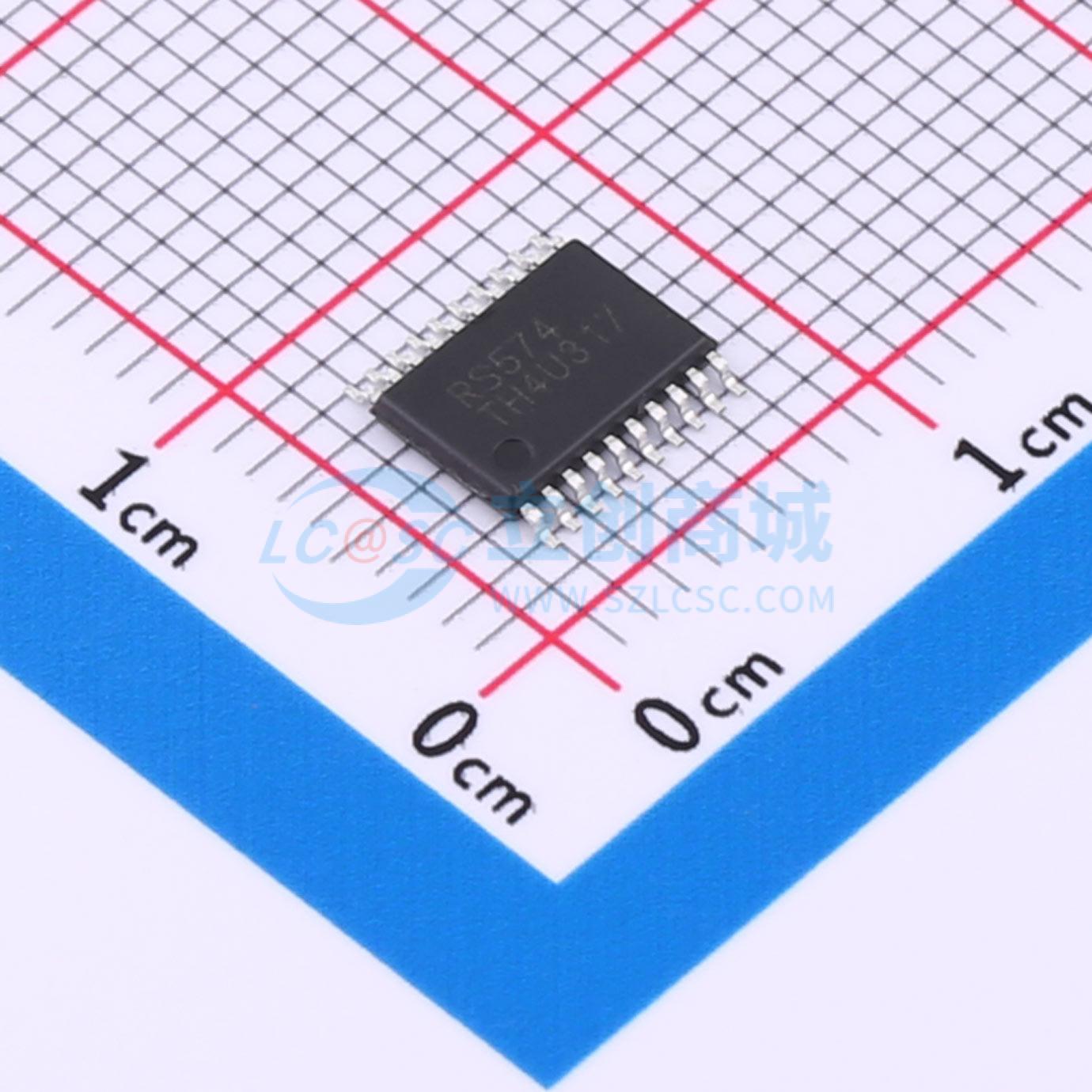

RS574XTSS20
逻辑RS574
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS574 是高速八进制 D 型触发器，每个触发器都有独立的 D 型输入，其 3 态输出适用于总线应用。所有触发器共用一个时钟（CLK）输入和一个输出使能（OE(overline)）输入。在时钟信号 CLK 由低电平向高电平转换时，若各个 D 输入满足建立时间和保持时间要求，8 个触发器将存储其状态
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS574XTSS20
- 商品编号
- C20611902
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.1315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 10ns@5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 16mA | |
| 静态电流(Iq) | 40uA | |
| 输入电容 | 6pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 4.5ns | |
| 保持时间 | 5.5ns |
