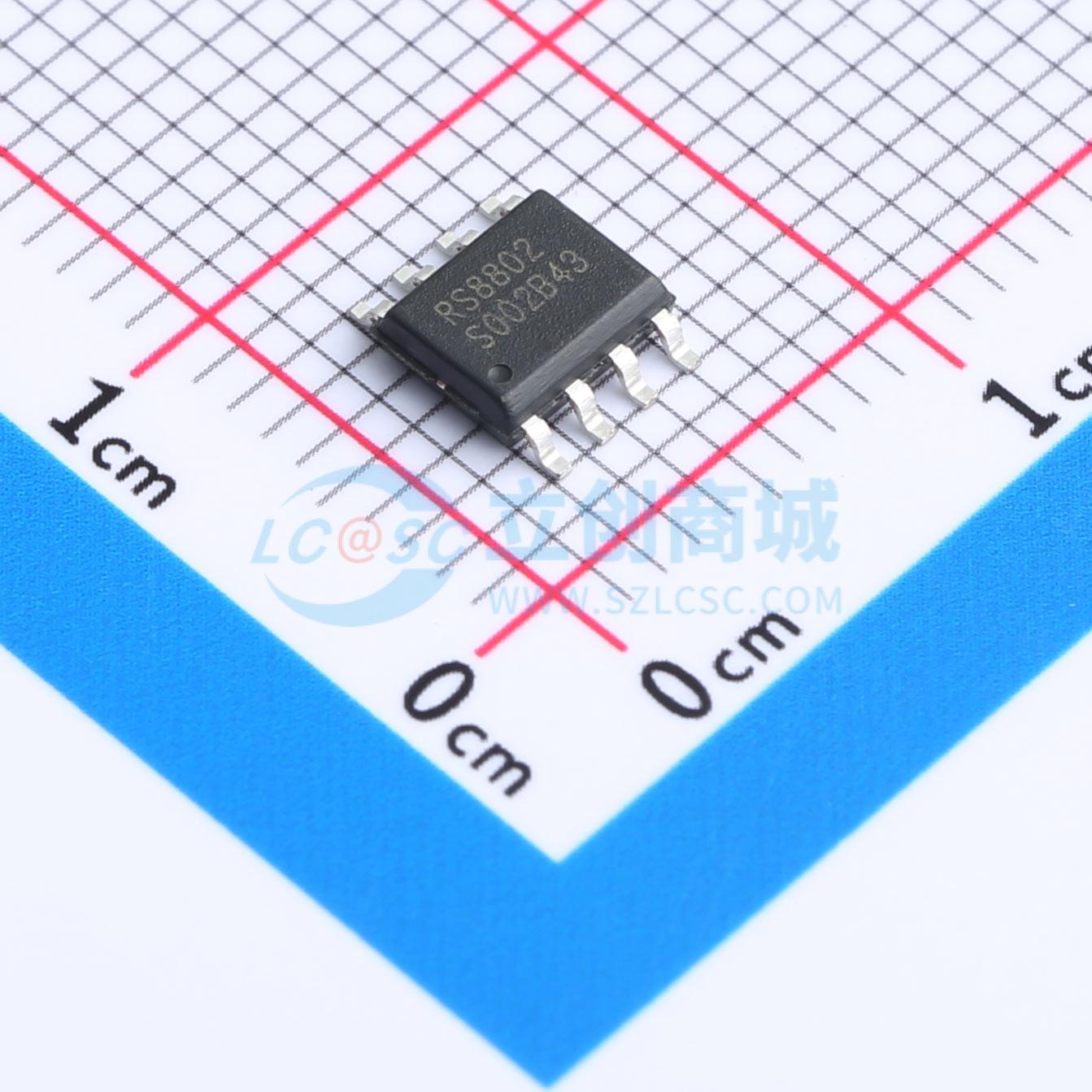

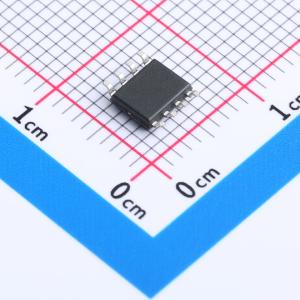

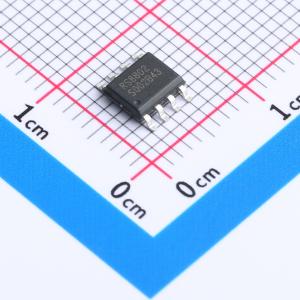

温馨提醒：图片仅供参考，商品以实物为准
RS8802HXK
门极驱动RS8802
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS8802 是一款双通道、高速、低端栅极驱动器，能够有效驱动 MOSFET 和 IGBT 功率开关。RS8802 采用了从本质上降低直通电流的设计，能够为容性负载提供和吸收高峰值电流脉冲，具备轨到轨驱动能力，典型传播延迟极小，仅为 13ns。RS8802 能够处理 -4V 的输入电压
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8802HXK
- 商品编号
- C20611883
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 7ns | |
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | 13ns | |
| 传播延迟 tpHL | 13ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+140℃ | |
| 输入高电平(VIH) | 1V~2.8V |
商品概述
RS8802 是一款双通道、高速、低端栅极驱动器，能够有效驱动 MOSFET 和 IGBT 功率开关。RS8802 采用了从本质上降低直通电流的设计，能够为容性负载提供和吸收高峰值电流脉冲，具备轨到轨驱动能力，典型传播延迟极小，仅为 13ns。 RS8802 输入能够承受 -4V 电压。此外，该驱动器的两个通道内部传播延迟匹配，非常适合需要严格时序的双栅极驱动应用，如同步整流器。这也使得两个通道可以并联连接，以有效提高电流驱动能力，或用一个输入信号并行驱动两个开关。 在 VDD = 12V 时，RS8802 可提供 5A 的源极和 5A 的漏极（对称驱动）峰值驱动电流。 RS8802 设计用于在 4.5V 至 18V 的宽 VDD 范围和 -40℃ 至 140℃ 的宽温度范围内工作。VDD 引脚的内部欠压锁定 (UVLO) 电路可在 VDD 工作范围之外将输出保持在低电平。该器件能够在 5V 以下的低电压水平下工作，同时具备同类最佳的开关特性，特别适合驱动新兴的宽带隙功率开关器件，如 GaN 功率半导体器件。
商品特性
- 行业标准引脚排列
- 两个独立的栅极驱动通道
- 5A 峰值源极和漏极驱动电流
- TTL 和 CMOS 兼容逻辑阈值，与电源电压无关
- 具有迟滞逻辑阈值，抗噪能力强
- 输入引脚电压电平不受 VDD 引脚偏置电源电压限制
- 4.5V 至 18V 单电源范围
- 在 VDD-UVLO 期间输出保持低电平（确保上电和断电时无毛刺运行）
- 快速传播延迟（典型值 13ns）
- 快速上升和下降时间（典型值分别为 7ns 和 6ns）
- 两个输出可并联以获得更高驱动电流
- 输入浮空时输出保持低电平
- 工作温度范围为 -40℃ 至 140℃
- 微型封装：SOIC-8(SOP8)
应用领域
- 开关模式电源
- DC-DC 转换器
- 电机控制
- 太阳能电源
- 新兴宽带隙功率器件（如 GaN）的栅极驱动
