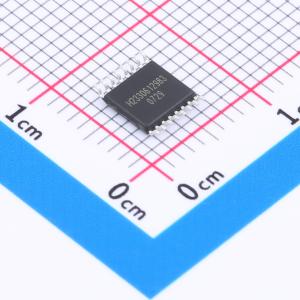

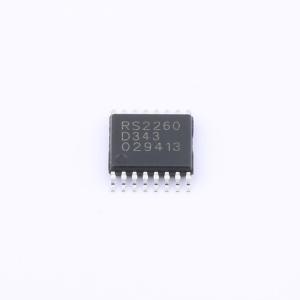

RS2260XTSS16-Q1

带注入电流效应控制的8通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这款八通道CMOS模拟多路复用器/解复用器与RS2251引脚兼容，此外，它还具备注入电流效应控制功能，在汽车应用中具有极高的价值，因为在这类应用中，超过正常电源电压的情况十分常见。注入电流效应控制功能允许禁用的模拟输入通道上的信号超出电源电压，而不会影响启用的模拟通道的信号。这就无需使用通常用于将模拟通道信号保持在电源电压范围内的外部二极管/电阻网络
品牌名称: RUNIC(润石)
商品型号: RS2260XTSS16-Q1
商品编号: C20611881
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

这款八通道CMOS模拟多路复用器/解复用器与RS2251功能引脚兼容，此外，它还具备注入电流效应控制功能，在汽车应用中具有极高价值，因为在这类应用中，超过正常电源电压的情况十分常见。注入电流效应控制功能允许禁用的模拟输入通道上的信号超出电源电压，而不会影响启用的模拟通道的信号。这消除了通常用于将模拟通道信号保持在电源电压范围内的外部二极管/电阻网络的需求。 RS2260提供绿色TSSOP - 16、QFN2.5x3.5 - 16L和SOIC - 16(SOP16)封装。它的工作环境温度范围为-40℃至+125℃。

商品特性

注入电流交叉耦合 <1mV/mA
开关之间的串扰低
电源工作范围：2V至6V
工作温度范围：-40℃至+125℃
封装：TSSOP - 16、QFN2.5x3.5 - 16L、SOIC - 16(SOP16)

应用领域

传感器
模拟和数字多路复用与解复用
A/D和D/A转换
信号选通
电池供电设备
工厂自动化设备
通信电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	2V~6V
	导通电阻(Ron)	105Ω

	属性	参数值
	关闭时间(toff)	117ns
	工作温度	-40℃~+125℃
	带宽	150MHz
	传播延迟(tpd)	13.5ns
