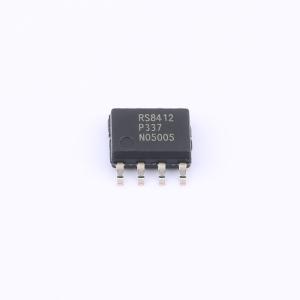

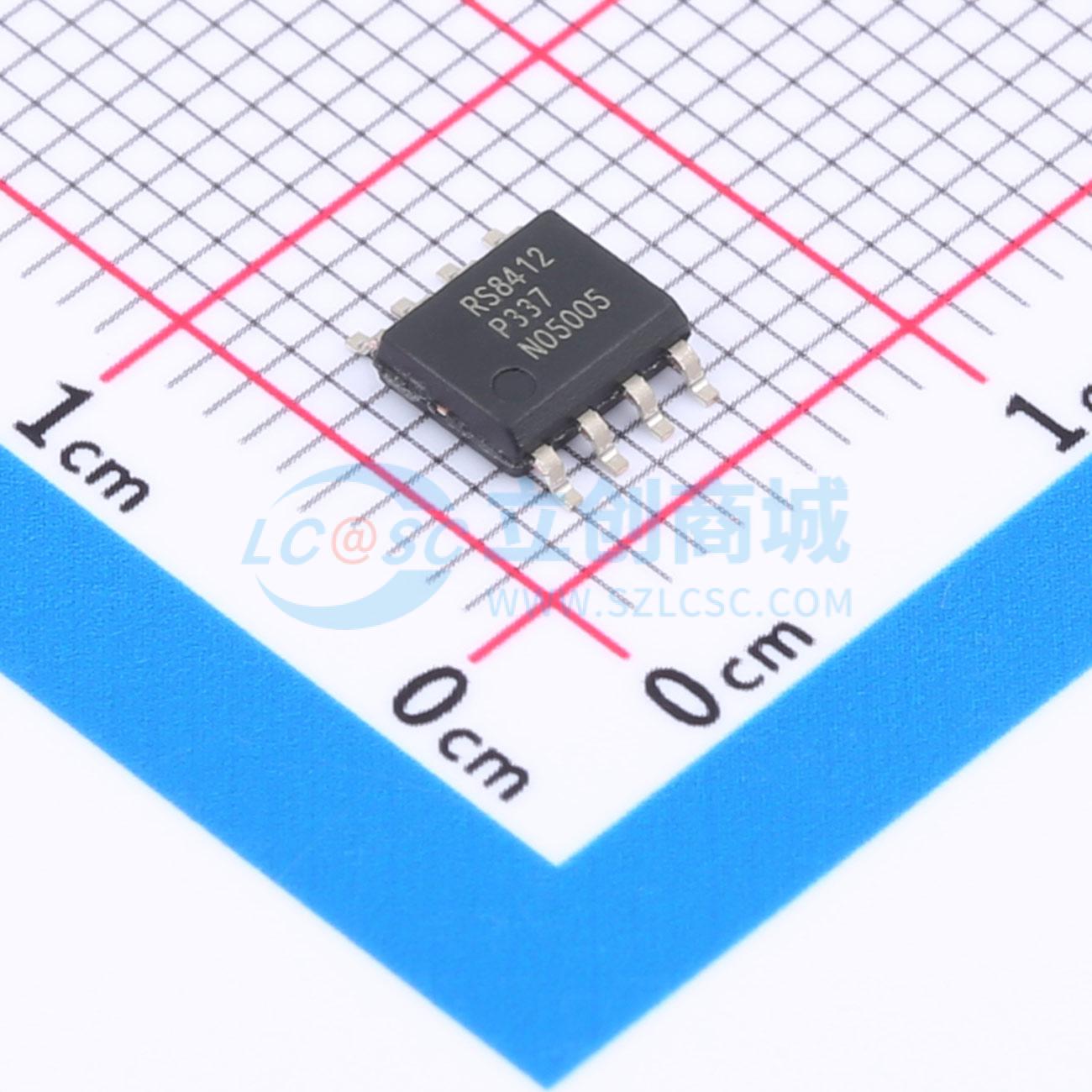

RS8412XK-Q1
32V、1.2MHz、轨到轨输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS841X-Q1系列产品提供高电压（32V）操作和轨到轨输出，以及出色的速度/功耗比，提供出色的带宽（1.2MHz）和0.67V/μs的压摆率。运算放大器是单位增益稳定的，具有超低输入偏置电流。 器件在高达300pF的电容下稳定。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8412XK-Q1
- 商品编号
- C20611870
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 670V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~-1.5V；1.5V~16V |
商品概述
RS841X-Q1系列产品支持高电压（32V）工作和轨到轨输出，具备出色的速度/功耗比，提供1.2MHz的出色带宽和0.67V/μs的压摆率。这些运算放大器为单位增益稳定型，具有超低输入偏置电流。 这些器件在高达300pF的电容下保持稳定。输入可在负电源轨以下100mV至正电源轨以下2V的范围内正常工作。RS841X-Q1系列运算放大器在3V至32V单电源或±1.5V至±16V双电源、-40℃至+125℃的全温度范围内工作。
商品特性
- 适用于汽车应用
- 符合AEC-Q100一级标准
- 高增益带宽：1.2MHz
- 输入失调电压：±0.8mV（典型值）
- 静态电流：150μA/放大器
- 轨到轨输出
- 共模输入电压范围包含地
- 电源范围：+3V至±32V
- 最高可在+125℃下工作
- 微型封装：SOT23-5
应用领域
- 传感器
- 光电二极管放大
- 有源滤波器
- 测试设备
- 驱动A/D转换器
